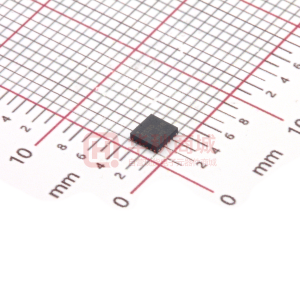

      TPD6S300 USB Type-C? 端口保護器：VBUS 短路過壓和 IEC ESD 保護

      數據：

      描述

      TPD6S300 是一種單芯片 USB Type-C 端口保護解決方案，可提供 20V VBUS 短路過壓和 IEC ESD 保護。

      自從 USB Type-C 連接器發布以來，已經發布了很多不符合 USB Type-C 規格的 USB Type-C 的產品和配件。其中的一個示例就是僅在 VBUS 線路上布設 20V 電壓的 USB Type-C 電力輸送適配器。USB Type-C 的另一個問題是，由于此小型連接器中的各引腳極為靠近，因此連接器的機械扭轉和滑動可能使引腳短路。這可能導致 20V VBUS 與 CC 和 SBU 引腳短路。此外，由于 Type-C 連接器中的各引腳極為靠近，所以存在碎屑和水汽導致 20V VBUS 引腳與 CC 和 SBU 引腳短路的嚴重問題。

      這些非理想的設備和機械事件使得 CC 和 SBU 引腳必須具有 20V 容差，即使它們僅在 5V 或更低電壓下工作。TPD6S300 通過在 CC 和 SBU 引腳上提供過壓保護，可以使 CC 和 SBU 引腳實現 20V 容差，同時不會干擾正常工作。該器件將高壓 FET 串聯放置在 SBU 和 CC 線路上。當在這些線路上檢測到高于 OVP 閾值的電壓時，高壓開關被打開，并且將系統的其余部分與連接器上存在的高壓狀態隔離。

      最后，大多數系統都需要為其外部引腳應用 IEC 61000-4-2 系統級 ESD 保護。TPD6S300 為 CC1、CC2、SBU1、SBU2、DP、DM 引腳集成 IEC 61000-4-2 ESD 保護，并且無需在連接器上通過外部放置高壓 TVS 二極管。

      特性

      • 4通道V BUS 短路過壓保護（CC1，CC2，SBU1，SBU2）：24 V DC 容差
      • 6通道IEC 61000-4-2 ESD保護（CC1，CC2，SBU1，SBU2，DP，DM）
      • CC1，CC2過壓保護FET 600mA，能夠通過V CONN 電源
      • 集成CC無電電池電阻器，可用于處理移動設備中的無電電池用例
      • 3mm ×3mm WQFN封裝

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?應用特定端口保護

      ?
      Number of Switches
      IO Capacitance (Typ) (pF)
      Breakdown Voltage (Min) (V)
      IEC 61000-4-2 Contact (+/- kV)
      IEC 61000-4-2 Air-Gap (+/- kV)
      Interface
      Features
      Bi-/Uni-Directional
      Rating
      Operating Temperature Range (C)
      Package Group
      Package Size: mm2:W x L (PKG)
      Dynamic Resistance (Typ) (?)
      Clamping Voltage (V)
      TPD6S300 TPD2S300 TPD8S300
      4 ? ? 2 ? ? 4 ? ?
      1.5 ? ? 60 ? ? 1.5 ? ?
      N/A ? ? ? Multiple ? ?
      8 ? ? 8 ? ? 8 ? ?
      15 ? ? 15 ? ? 15 ? ?
      USB Type-C ? ? USB Type-C ? ? USB Type-C ? ?
      Over Voltage Protection
      Short-to-Vbus
      CC Dead Battery Resistors ? ?      		 Over Voltage Protection
      Short-to-Vbus
      CC Dead Battery Resistors ? ?      		 Over Voltage Protection
      Short-to-Vbus
      CC Dead Battery Resistors ? ?
      Uni-Directional ? ? Uni-Directional ? ? Uni-Directional ? ?
      Catalog ? ? Catalog ? ? Catalog ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      WQFN ? ? DSBGA ? ? WQFN ? ?
      20WQFN: 9 mm2: 3 x 3(WQFN) ? ? See datasheet (DSBGA) ? ? 20WQFN: 9 mm2: 3 x 3(WQFN) ? ?
      0.4 ? ? ? 0.4 ? ?
      8 ? ? 8 ? ? 8 ? ?
