      TXB0104 具有自動方向感應和 +/-15kV ESD 保護的 4 位雙向電壓電平轉換器

      數據：

      描述

      TXB0104是一款采用兩個獨立可配置電源軌的4位同相轉換器.A端口設計用于跟蹤V CCA .V CCA 支持從1.2V到3.6V范圍內的任一電源電壓.B端口設計用于跟蹤V CCB .V CCB 支持從1.65V到5.5V范圍內的任意電源電壓。這使得該器件可在1.2V，1.5V，1.8V，2.5V，3.3V和5V電壓節點之間任意進行通用低壓雙向轉換.V CCA 不可超過V CCB 。

      當輸出使能端（OE）輸入為低電平時，所有輸出均處于高阻抗?fàn)顟B(tài)。為確保在上電或掉電期間均處于高阻抗?fàn)顟B(tài)，必須將OE通過下拉電阻接地。驅動器的拉電流能力決定該電阻的最小值。

      TXB0104器件被設計成OE輸入電路由V CCA 供電。

      該器件完全適用于使用I OFF 的局部關斷應用.I OFF 電路可禁用輸出，以防在器件掉電時電流回對器件造成損壞。

      特性

      • A端口支持1.2V至3.6V電壓，B端口支持1.65V至5.5V
        電壓（V CCA < /sub>≤V CCB ）
      • V CC 隔離特性：如果任何一個V CC 輸入接地（GND） ，則所有輸出都處于高阻抗?fàn)顟B(tài)
      • 以V CCA 為基準的輸出使能（OE）輸入電路
      • 低功耗，I < sub> CC 最大值為5μA
      • I OFF 支持局部關斷模式運行
      • 閂鎖性能超出JESD 78 II類規范要求的100mA
      • 靜電放電（ESD）保護性能超過JESD 22規范的要求
        • A端口：
          • 2500V人體放電模型（A114-B）
          • 1500V充電器件模型（C101）
        • B端口：
          • ±15kV人體放電模型（A114-B）
          • 1500V充電器件模型（C101）

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?自動雙向電壓轉換

      ?
      Technology Family
      Bits (#)
      VCCA (Min) (V)
      VCCA (Max) (V)
      VCCB (Min) (V)
      VCCB (Max) (V)
      tpd @ Nom Voltage (Max) (ns)
      Drive (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      ICC @ Nom Voltage (Max) (mA)
      Pin/Package
      TXB0104 SN74AVC4T234 SN74AVC4T245 SN74AVC4T245-Q1 SN74AVC4T774 SN74AVCH4T245 TXB0104-Q1 TXB0302 TXB0304 TXS0104E TXS0104E-Q1
      TXB ? ? AVC ? ? AVC ? ? AVC ? ? AVC ? ? AVC ? ? TXB ? ? TXB ? ? TXB ? ? TXS ? ? TXS ? ?
      4 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ? 4 ? ? 2 ? ? 4 ? ? 4 ? ? 4 ? ?
      1.2 ? ? 0.9 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 0.9 ? ? 0.9 ? ? 1.65 ? ? 1.65 ? ?
      3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ?
      1.65 ? ? 0.9 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 1.2 ? ? 1.65 ? ? 0.9 ? ? 0.9 ? ? 2.3 ? ? 2.3 ? ?
      5.5 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 3.6 ? ? 5.5 ? ? 3.6 ? ? 3.6 ? ? 5.5 ? ? 5.5 ? ?
      4.7
      4 ? ?      		 4.3
      4.2
      4.1
      3.8
      3.7 ? ?      		 3.4
      3.2
      2.9
      2.8 ? ?      		 3.4
      3.2
      2.9
      2.8 ? ?      		 3.5
      3.1
      2.8
      2.6
      2.5 ? ?      		 3.4
      3.2
      2.9
      2.8 ? ?      		 7.7
      7 ? ?      		 16 ? ? 12.3 ? ? 9.6
      10 ? ?      		 4.6
      4.2
      3.1
      2.4 ? ?
      50 ? ? 12 ? ? 12 ? ? 12 ? ? 12 ? ? 12 ? ? 50 ? ? 50 ? ? 50 ? ? 24 ? ? 1 ? ?
      No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ?
      0.01 ? ? 0.016 ? ? 0.016 ? ? 0.016 ? ? 0.016 ? ? 0.016 ? ? 0.04 ? ? 0.01 ? ? 0.01 ? ? 0.0144 ? ? 0.025 ? ?
      12BGA MICROSTAR JUNIOR
      12DSBGA
      12UQFN
      14SOIC
      14TSSOP
      14VQFN ? ?      		 11uCSP ? ? 16SOIC
      16TSSOP
      16TVSOP
      16UQFN
      16VQFN ? ?      		 16VQFN ? ? 16TSSOP
      16UQFN
      16VQFN ? ?      		 16SOIC
      16TSSOP
      16TVSOP
      16UQFN
      16VQFN ? ?      		 12UQFN
      14TSSOP
      14VQFN ? ?      		 8X2SON ? ? 12UQFN
      16UQFN ? ?      		 12BGA MICROSTAR JUNIOR
      12DSBGA
      14SOIC
      14TSSOP
      14VQFN ? ?      		 14TSSOP ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）

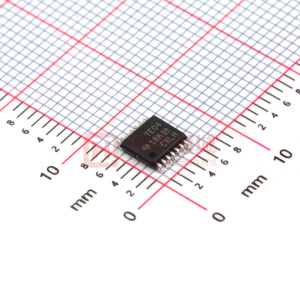

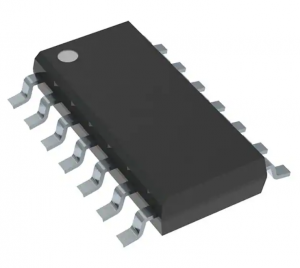

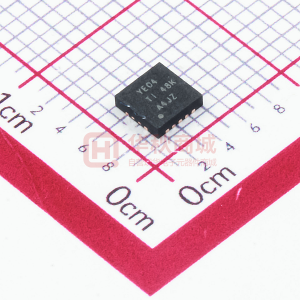

      元器件購買 TXB0104 相關庫存
