      TXS0102 2-Bit Bidirectional Voltage-Level Translator for Open-Drain Application

      數據：

      描述

      此兩位同相轉換器是一個雙向電壓電平轉換器，可用來在混合電壓系統之間建立數字開關兼容性。它使用兩個獨立的可配置電源軌，其中A端口支持1.65V至3.6V工作電壓范圍，同時可跟蹤V CCA 電源，而B端口支持2.3V至5.5V工作電壓范圍，同時可跟蹤V CCB 電源。因此，該器件能夠支持更低及更高的邏輯信號電平，同時能夠在1.8V，2.5V，3.3V和5V電壓節點之間任意進行雙向轉換。

      當輸出使能端（OE）輸入為低電平時，所有輸入/輸出均處于高阻抗?fàn)顟B(tài)，從而顯著減少了電源靜態電流消耗。

      為確保在上電或掉電期間均處于高阻抗?fàn)顟B(tài)，應將OE通過下拉電阻器接地;該電阻其的最小值取決于驅動器的拉電流能力。

      特性

      • 無需方向控制信號
      • 最大數據速率
        • 24Mbps（推挽）
        • 2Mbps（開漏）
      • 采用德州儀器的NanoStar?封裝
      • A端口支持1.65V至3.6V的電壓，B端口支持2.3V至5.5V的電壓（V CCA ≤V CCB ）
      • V CC 隔離特性：如果任何一個V CC 輸入接地（GND），則兩個端口均處于高阻抗?fàn)顟B(tài)
      • 無需電源定序：V CCA 或V CCB 均可優先斜升
      • I off 支持局部關斷模式運行
      • 閂鎖性能超出JESD 78 II類規范要求的100mA
      • 靜電放電（ESD）保護性能超過JESD 22規范的要求
        • A端口：
          • 2500V人體放電模型（A114-B）
          • 250V機器放電模式（A115-A）
          • 1500V充電器件模型（C101）
        • B端口：
          • 8kV人體放電模型（A114-B）
          • 250V機器放電模式（A115- A）
          • 1500V充電器件模型（C101）

      所有商標均為各自所有者的財產。

      參數 與其它產品相比?自動雙向電壓轉換

      ?
      Technology Family
      Bits (#)
      tpd @ Nom Voltage (Max) (ns)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      ICC @ Nom Voltage (Max) (mA)
      Pin/Package
      TXS0102 SN74AVC2T244 SN74AVC2T245 SN74AVC2T45 SN74AVC2T45-Q1 SN74AVCH2T45 SN74LVC2T45 SN74LVC2T45-Q1 TXB0102 TXS0102-Q1
      TXS ? ? AVC ? ? AVC ? ? AVC ? ? AVC ? ? AVC ? ? LVC ? ? LVC ? ? TXB ? ? TXS ? ?
      2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ? 2 ? ?
      4.2 ? ? 20
      7
      3.5 ? ?      		 2.5
      2.1
      1.9 ? ?      		 3.1
      2.6
      2.4
      2.2 ? ?      		 3.1
      2.6
      2.4
      2.2 ? ?      		 3.1
      2.6
      2.4
      2.2 ? ?      		 17.7
      10.3
      8.3
      7.2 ? ?      		 19.5
      12
      9.6
      8.4 ? ?      		 4.9 ? ? 4.2 ? ?
      No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ? No ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Catalog ? ? Automotive ? ? Catalog ? ? Automotive ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 125 ? ? -40 to 85 ? ? -40 to 125 ? ?
      0.012 ? ? 0.0009 ? ? 0.0008 ? ? 0.0008 ? ? 0.01 ? ? 0.01 ? ? 0.004 ? ? 0.004 ? ? 0.005 ? ? 0.012 ? ?
      8DSBGA
      8SM8
      8VSSOP
      8X2SON
      8X2SON ? ?      		 8X2SON
      8X2SON ? ?      		 10UQFN ? ? 8DSBGA
      8SM8
      8VSSOP ? ?      		 8VSSOP ? ? 8DSBGA
      8SM8
      8VSSOP ? ?      		 8DSBGA
      8SM8
      8VSSOP ? ?      		 8VSSOP ? ? 8DSBGA
      8VSSOP ? ?      		 8VSSOP ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）

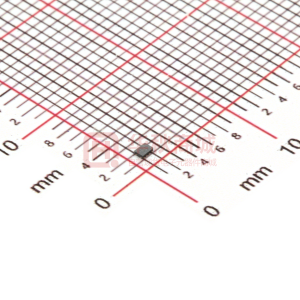

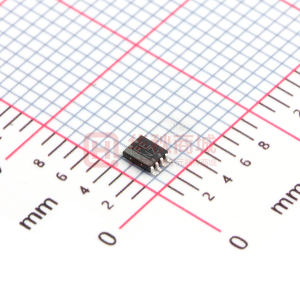

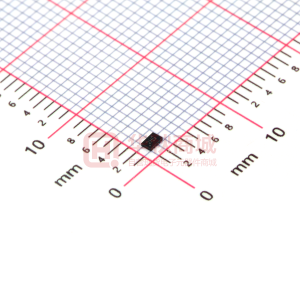

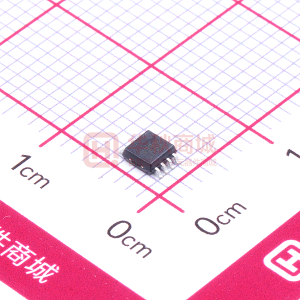

      元器件購買 TXS0102 相關庫存
