SN74LV1T125 具有三態輸出的單電源單緩沖器閘，SN74LV1T125

數據：具有3 態輸出的單電源單緩沖器門CMOS 邏輯電平位移器, SN74LV1T125 數據表 (Rev. A)

描述

SN74LV1T125是一款具有較寬電壓范圍的低壓CMOS門邏輯電路，用于工業，便攜，電信和汽車應用。輸出電平以電源電壓為基準，并且能夠支持1.8V /2.5V /3.3V /5V CMOS電平。

采用了更低閥值電路來設計此輸入，以便匹配V _CC = 3.3V時的1.8V輸入邏輯，并且可被用于1.8V至3.3V電平上行轉換。此外，5V容限輸入引腳可實現下行轉換（例如，V _CC = 2.5V時的3.3V至2.5V輸出轉換）.1.8V至5.5V的寬V _CC范圍可使所需輸出電平的生成接至控制器或處理器。 p>

SN74LV1T125被設計成具有8mA的電流驅動能力，以減少由高驅動輸出導致的線路反射，過沖和下沖。

特性

電壓為5.0 /3.3 /2.5 /1.8V的單電源電壓轉換器V _CC
1.8V至5.5V的工作電壓范圍
上行轉換
- 1.8VV _CC時，1.2V ^（1）至1.8V
- 2.5VV _CC時，1.5V ^（1）至2.5V
- 3.3VV _CC時，1.8V ^（1）至3.3V
- 5.0VV _CC時，3.3V至5.0V
下行轉換
- 1.8VV _CC時，3.3V至1.8V
- 2.5VV _{CC < /sub>時，3.3V至2.5V}
- 3.3VV _CC時，5.0V至3.3V
邏輯輸出以及_>
輸出驅動
- 1.8V時，3.0mA的輸出驅動
3.3VV _CC時，頻率高達50MHz < /li>
輸入引腳可耐受5.0V電壓
-40°C至125°C工作溫度范圍
鎖斷性能超過250mA
符合JESD 17規范
靜電放電（ESD）性能測試符合JESD 22規范
- 2000V人體模型
  （A114-B，II類）
- 200V機器模型（A115-A）
- 1000V充電器件模型（C101）
支持標準邏輯引腳分配
與AUP1G和LVC1G系列兼容的CMOS輸出B請參考更低V _CC條件下的V _IH /V _IL和輸出驅動。

應用范圍

工業用控制器
電信
便攜式應用
服務器< /li>
個人電腦和筆記本電腦
汽車

所有商標均為其各自所有者的財產。

參數 與其它產品相比?單向電壓轉換

?
Technology Family
Bits (#)
VCC (Min) (V)
VCC (Max) (V)
Voltage (Nom) (V)
F @ Nom Voltage (Max) (Mhz)
ICC @ Nom Voltage (Max) (mA)
IOL (Max) (mA)
IOH (Max) (mA)
Schmitt Trigger
tpd @ Nom Voltage (Max) (ns)
Rating
Operating Temperature Range (C)
Pin/Package
?

SN74LV1T125	SN74LV1T126	SN74LV1T34	SN74LV4T125
LV1T ? ?	LV1T ? ?	LV1T ? ?	LV-A ? ?
1 ? ?	1 ? ?	1 ? ?	4 ? ?
1.6 ? ?	1.6 ? ?	1.6 ? ?	1.6 ? ?
5.5 ? ?	5.5 ? ?	5.5 ? ?	5.5 ? ?
1.8 2.5 3.3 5.5 ? ?	1.8 2.5 3.3 5.5 ? ?	1.8 2.5 3.3 5.5 ? ?	1.8 2.5 3.3 5 ? ?
50 ? ?	50 ? ?	50 ? ?	50 ? ?
0.01 ? ?	0.01 ? ?	0.01 ? ?	0.02 ? ?
8 ? ?	8 ? ?	8 ? ?	16 ? ?
-8 ? ?	-8 ? ?	-8 ? ?	-16 ? ?
No ? ?	No ? ?	No ? ?	No ? ?
14.5 9.5 8.0 6.5 ? ?	14.5 9.5 8.0 6.5 ? ?	14.5 9.5 8.0 6.5 ? ?	12 7 5.5 3.5 ? ?
Catalog ? ?	Catalog ? ?	Catalog ? ?	Catalog ? ?
-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?	-40 to 125 ? ?

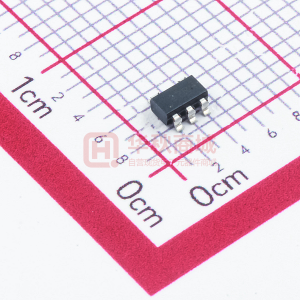

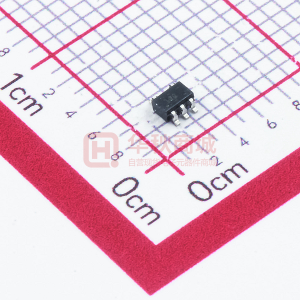

5SC70 5SOT-23 ? ?	5SC70 5SOT-23 ? ?	5SC70 5SOT-23 ? ?	14TSSOP 14VQFN ? ?
