      DS280MB810 具有交叉點的低功耗 28Gbps 8 通道中繼器

      數據：

      描述

      DS280MB810是一款極低功耗，高性能的八通道線性均衡器，支持高達28 Gbaud的多速率，多協議接口。它用于擴展覆蓋范圍并提高背板，前端口和芯片到芯片應用的高速串行鏈路的穩健性。

      DS280MB810在每對之間包含一個完整的2x2交叉點開關相鄰信道可實現2對1復用和1對2解復用應用，以實現故障轉移冗余，以及信號交叉以輔助PCB布線。交叉點可通過引腳或SMBus寄存器接口控制。

      DS280MB810均衡的線性特性可保留發送信號特性，從而允許主機和鏈路伙伴ASIC自由協商發送均衡器系數（100G- CR4 /KR4）。鏈路訓練協議的這種透明性有助于系統級互操作性，對延遲的影響最小。 DS280MB810支持兩級和四級脈沖幅度調制（PAM），符號速率高達28 Gbaud，峰值信號幅度在線性工作范圍內。

      每個通道獨立工作，每個通道均可唯一配置。在大多數應用場景中，無論數據速率如何，都可以使用相同的配置。

      DS280MB810的小封裝尺寸，優化的高速信號逃逸以及引腳兼容的Retimer產品組合使DS280MB810成為理想選擇適用于高密度背板應用。簡化的均衡控制，低功耗和超低附加抖動使其適用于前端口接口，如100G-SR4 /LR4 /CR4。小巧的8毫米×13毫米尺寸可輕松安裝在眾多標準前端口連接器（如QSFP，SFP，CFP和CDFP）背后，無需散熱器。

      集成交流耦合電容器（RX側） ）無需在PCB上使用外部電容器。 DS280MB810采用單電源供電，對外部元件的需求極低。這些特性降低了PCB布線復雜性和材料清單（BOM）成本。

      具有交叉點的引腳兼容Retimer器件可用于長距離應用。

      DS280MB810可配置通過SMBus或通過外部EEPROM。最多16個設備可以共享一個EEPROM。 4279774

      特性

      • 支持多達28個Gbaud接口的八通道多協議線性均衡器
      • 帶引腳或寄存器控制的集成2x2交叉點適用于多路復用器，扇出和信號交叉應用
      • 低功耗：93 mW /通道（典型值）
      • 無需散熱器
      • 無縫支持的線性均衡鏈接培訓，自動協商和FEC傳遞
      • 將信道覆蓋范圍擴展17dB +超越14 GHz的正常ASIC到ASIC功能
      • 超低延遲：100 ps （典型值）
      • 低附加隨機抖動
      • 小型8 mm×13 mm BGA封裝，帶集成RX交流耦合電容，便于直通流路
      • 獨特引腳允許在封裝下方路由高速信號
      • 引腳兼容的重定時器提供交叉點
      • 單2.5 V±5％電源
      • -40°C至+ 85°C工作溫度范圍

      參數 與其它產品相比?以太網重定時器、中繼器和多路復用器緩沖器

      ?
      Device Type
      Application
      Protocols
      Operating Temperature Range (C)
      Package Group
      Pin/Package
      DS280MB810 DS100MB201 DS100MB203 DS125MB203
      Mux Buffer ? ? Switch/MUX ? ? Switch/MUX ? ? Switch/MUX ? ?
      Front Port
      Backplane ? ?      		 Front Port
      Backplane
      Peripheral I/O ? ?      		 Front Port
      Backplane ? ?      		 Front Port
      Backplane
      Peripheral I/O ? ?
      10GbE
      25GbE
      CPRI
      Interlaken
      FibreChannel
      sRIO
      General ? ?      		 10G-SR/LR
      FibreChannel
      SAS/SATA
      sRIO
      Infiniband
      General Purpose ? ?      		 10G-SR/LR
      40G-SR4-LR4
      PCIe1
      PCIe2
      PCIe3
      FibreChannel
      Infiniband
      Interlaken
      sRIO
      CPRI
      OBSAI
      General Purpose ? ?      		 SAS/SATA
      PCIe1
      PCIe2
      PCIe3
      FibreChannel
      Infiniband
      Interlaken
      CPRI
      OBSAI
      sRIO
      General Purpose ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      NFBGA ? ? WQFN ? ? WQFN ? ? WQFN ? ?
      135NFBGA ? ? 54WQFN ? ? 54WQFN ? ? 54WQFN ? ?

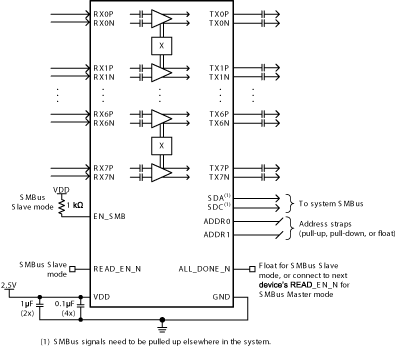

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 DS280MB810 相關庫存
