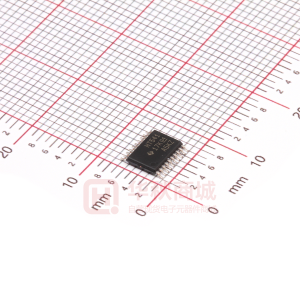

      SN74HCT541 具有三態輸出的八路緩沖器和線路驅動器

      數據：

      描述

      這些八進制緩沖器和線路驅動器的設計具有流行的?? HC240系列器件的性能，并在相對的兩側提供輸入和輸出的引腳排列的包。這種布置極大地方便了印刷電路板的布局。

      三態控制門是一個2輸入NOR。如果輸出使能（OE1 \或OE2 \）輸入為高電平，則所有8個輸出都處于高阻態。 ?? HCT54??1器件在輸出端提供真實數據。

      特性

      • 工作電壓范圍4.5 V至5.5 V
      • 高電流三態輸出直接與系統總線接口或可以驅動多達15個LSTTL負載
      • 低功耗，80-μA最大I CC
      • 典型t pd = 12 ns
      • ±6-mA輸出驅動，5 V
      • 低輸入電流，1μA最大
      • 輸入兼容TTL電壓
      • 數據流 - 引腳輸出（輸出對面的所有輸入）

      參數 與其它產品相比?同向緩沖器/驅動器

      ?
      Technology Family
      VCC (Min) (V)
      VCC (Max) (V)
      Bits (#)
      Voltage (Nom) (V)
      F @ Nom Voltage (Max) (Mhz)
      ICC @ Nom Voltage (Max) (mA)
      tpd @ Nom Voltage (Max) (ns)
      IOL (Max) (mA)
      IOH (Max) (mA)
      Schmitt Trigger
      Rating
      Operating Temperature Range (C)
      Pin/Package
      SN74HCT541 SN54HCT541
      HCT ? ? HCT ? ?
      4.5 ? ? 4.5 ? ?
      5.5 ? ? 5.5 ? ?
      8 ? ? 8 ? ?
      5 ? ? 5 ? ?
      25 ? ? 25 ? ?
      8 ? ? 8 ? ?
      26 ? ? 26 ? ?
      6 ? ? 6 ? ?
      -6 ? ? -6 ? ?
      No ? ? No ? ?
      Catalog ? ? Military ? ?
      -40 to 85 ? ? -55 to 125 ? ?
      20PDIP
      20SO
      20SOIC
      20SSOP
      20TSSOP ? ?      		 20CDIP
      20LCCC ? ?
