描述

TMUX1208為通用互補金屬氧化物半導體（CMOS）模擬多路復用器（MUX）.TMUX1208提供8：1單端通道.1.08V至5.5V的寬運行電源電壓范圍使其可用于從個人電子產品到樓宇自動化應用的各種應用。該器件可在源極（Sx）和漏極（D）引腳上支持從GND到V < sub> DD 范圍的雙向模擬和數字信號。

所有邏輯輸入均具有兼容1.8V邏輯的閾值，當器件在有效電源電壓范圍內運行時，這些閾值可確保TTL和CMOS邏輯兼容性。失效防護邏輯電路允許在電源引腳之前的控制引腳上施加電壓，從而保護器件免受潛在的損害。

特性

• 軌至軌運行
• 雙向信號路徑
• 低導通電阻：5Ω
• 寬電源電壓范圍：1.08V至5.5V
• -40°C至+ 125°C運行溫度
• 兼容1.8V邏輯
• 失效防護邏輯
• 低電源電流：10nA
• 轉換時間：14ns
• 先斷后合開關操作
• ESD保護HBM： 2000V

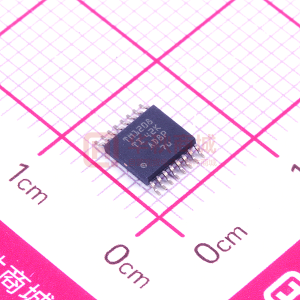

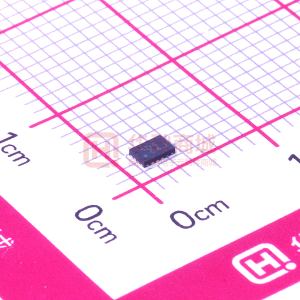

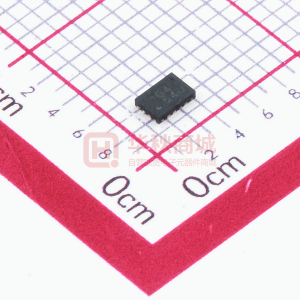

• 行業標準TSSOP和QFN封裝

所有商標均為其各自所有者的財產。

參數 與其它產品相比?模擬開關/多路復用器

? Configuration Number of channels (#) Power supply type Vss (Min) (V) Vss (Max) (V) Vdd (Min) (V) Vdd (Max) (V) Ron (Typ) (Ohms) Bandwidth (MHz) Rating Operating temperature range (C) Package size: mm2:W x L (PKG) Package Group Supply Range (Max) Ron (Max) (Ohms) Input/output continuous current (Max) (mA) Supply Current (Typ) (uA) Supply Current (Max) (uA) Features OFF-state leakage current (Max) (μA) ON-state leakage current (Max) (μA) CON (Typ) (pF) COFF (Typ) (pF) ESD CDM (kV) ESD HBM (kV) VIL (Max) (V) VIH (Min) (V) ? TMUX1208 TMUX1209 8:1 ? ? 4:1 ? ? 1 ? ? 2 ? ? Single ? ? ? ? ? ? ? ? ? 1.08 ? ? 1.08 ? ? 5.5 ? ? 5.5 ? ? 5 ? ? 5 ? ? 65 ? ? 125 ? ? Catalog ? ? Catalog ? ? -40 to 125 ? ? -40 to 125 ? ? 16TSSOP: 22 mm2: 4.4 x 5 (TSSOP | 16)
16UQFN: 5 mm2: 1.8 x 2.6 (UQFN | 16) ? ? 16TSSOP: 22 mm2: 4.4 x 5 (TSSOP | 16)
16UQFN: 5 mm2: 1.8 x 2.6 (UQFN | 16) ? ? TSSOP | 16
UQFN | 16 ? ? TSSOP | 16
UQFN | 16 ? ? 5.5 ? ? 5.5 ? ? 105 ? ? 105 ? ? ? 30 ? ? 0.02 ? ? 0.02 ? ? 2.7 ? ? 2.7 ? ? 1.8-V Compatible Control Inputs
Fail-Safe Logic ? ? 1.8-V Compatible Control Inputs
Fail-Safe Logic
Supports I2C signals ? ? 0.75 ? ? 0.75 ? ? 0.75 ? ? 750 ? ? 85 ? ? 42 ? ? 13 ? ? 38 ? ? 0.75 ? ? ? 2 ? ? ? 0.87 ? ? 0.87 ? ? 1.49 ? ? 1.49 ? ? 無樣片

方框圖

•

  TMUX1208 - 功能方框圖
