優勢和特點

• 完整的降壓-升壓型開關模式電源
• V_OUT 可等于、高于或低于 V_IN
• 寬輸入電壓范圍：5V 至 36V
• 從 6V_IN 產生 12V/3A 輸出
• 從 12V_IN 產生 12V/6A 輸出
• 從 24V_IN 產生 12V/8.5A 輸出
• 效率高達 97.5%
• 可調輸入和輸出平均電流限值
• 輸入和輸出電流監視器
• 可通過并聯以增加輸出電流
• 寬輸出電壓范圍：1.2V 至 36V
• 可選的開關頻率：100kHz 至 800kHz
• 可同步范圍：200kHz 至 700kHz
• 15mm x 15mm x 4.92mm BGA 封裝


產品詳情

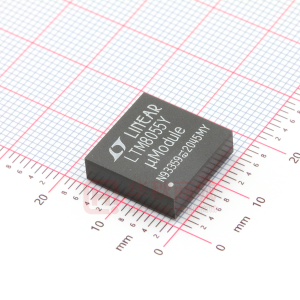

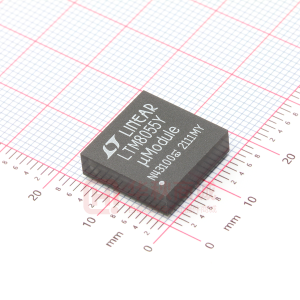

LTM^?8055 是一款 36V_IN、降壓-升壓型 μModule^? (微型模塊) 穩壓器。封裝中內置了開關控制器、電源開關、電感器和支持組件。僅需采用一個用于設定開關頻率的電阻器、一個負責設定輸出電壓的電阻分壓器、以及輸出和輸入電容器便可實現完整的設計。只需少量組件即可實現諸如輸入和輸出平均電流調節等其他功能。LTM8055 可在一個 5V 至 36V 的輸入電壓范圍內運作，并能夠在 1.2V 至 36V 之間調節輸出電壓。SYNC 輸入和 CLKOUT 輸出可實現簡易同步。?

LTM8055 采用緊湊型模壓樹脂球柵陣列 (BGA) 封裝，適合采用標準的表面貼裝設備來進行自動化裝配。LTM8055 符合 RoHS 標準。

應用

• 高功率電池供電式設備
• 工業控制
• 太陽能供電型電壓調節器
• 太陽能供電型電池充電


方框圖
