優勢和特點

• 引腳可編程的2.5 V或3.0 V輸出
• 超低漂移：3 ppm/°C（最大值）
• 高精度：2.5 V或3.0 V ± 1 mV（最大值）
• 低噪聲: 100 nV/√Hz
• 降噪能力

• 低靜態電流：1 mA（最大值）
• 輸出調整能力
• 現有基準電壓源的直接升級產品
• 溫度輸出引腳
• 串聯或分流工作模式（2.5 V，±3.0 V）

產品詳情

AD780是一種超高精度帶隙基準電壓源，可以利用4.0 V至36 V的輸入提供2.5 V或3.0 V輸出。它具有低初始誤差、低溫度漂移和低輸出噪聲特性，并能驅動任意大小的電容，因此AD780非常適合用于增強高分辨率模數轉換器(ADC)和數模轉換器(DAC)的性能，以及任何通用精密基準電壓源應用。 獨特的低裕量設計有助于利用5.0 V ± 10%輸入提供3.0 V輸出，從而使ADC的動態范圍提升20%，其性能優于現有2.5 V基準電壓源。

AD780可以用來提供最高10 mA的源電流或吸電流，并且可以在串聯或分流模式下工作，無需外部器件便可提供正或負輸出電壓， 因此適合幾乎所有的高性能基準電壓源應用。 與某些競爭產品不同，AD780沒有“可能不穩定區域”。 當電源端使用一個1 μF旁路電容時，該器件可以在所有負載條件下保持穩定。

AD780上的引腳提供的輸出電壓隨溫度呈線性變化，因此該部分可以配置為溫度傳感器，同時提供穩定的2.5 V或3.0 V輸出。

AD780上的引腳提供的輸出電壓隨溫度呈線性變化，因此該部分可以配置為溫度傳感器，同時提供穩定的2.5 V或3.0 V輸出。

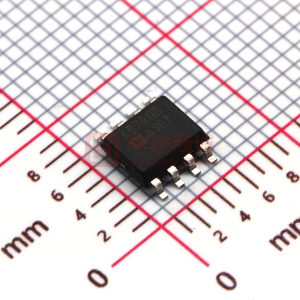

AD780以PDIP和SOIC封裝提供三個等級。 AD780AN、AD780AR、AD780BN、AD780BR和AD780CR的額定工作溫度范圍為-40°C至+85°C。

產品特色

1. AD780利用4 V到36 V輸入提供引腳可編程2.5 V或3.0 V輸出。
2. 初始精度和溫度系數均進行激光調整，因而在整個溫度范圍內的誤差極低，且無需使用外部元件。 AD780BN從?40°C到+85°C的最大變化為0.9 mV。
3. 對于需要更高精度的應用，還提供可選的精密調整連接。
4. AD780噪音非常低，通常為4 mV（峰峰值，0.1 Hz至10 Hz），高頻時的寬帶噪聲譜密度通常為100 nV/√Hz。 如果需要，還可以使用兩個外部電容來進一步降低。
5. 溫度輸出引腳使AD780可配置為溫度傳感器，同時提供穩定輸出的基準電壓。

方框圖
