優勢和特點

• 在 -55°C、25°C 和 150°C 的溫度條件下進行了全面測試
• 可利用兩個電阻器進行增益配置
• 低失調電壓：250μV (最大值)
• 輸出電流：1mA (最大值)
• 電源范圍：2.7V 至 36V (絕對最大值為 44V)
• 低輸入偏置電流：40nA (最大值)
• PSRR：106dB (最小值)
• 低電源電流：65μA (典型值)，V⁺ = 12V

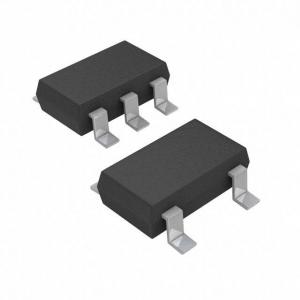

• 扁平 (高度僅 1mm) ThinSOT^? 封裝

?

產品詳情

LT^?6107 是一款通用型高壓側電流檢測放大器，專為在寬溫度范圍內運作而設計。超卓的器件特性 (250μV 最大失調和 40nA 最大輸入偏置電流) 提供了設計靈活性。每個器件的增益由兩個電阻器來設定，并實現了優于 1% 的準確度。
LT6107 通過一個外部檢測電阻器 (分流電阻器) 兩端的電壓來監視電流。內部電路把輸入電壓轉換為輸出電流，從而允許將高共模電壓上的一個小信號變換成一個參考于地的信號。低 DC 失調容許監視非常小的檢測電壓。因此，可以使用一個小阻值的分流電阻器，從而最大限度地降低分路中的功率損耗。
2.7V 至 44V 的寬輸入電壓范圍、高準確度和寬工作溫度范圍使 LT6107 非常適合于汽車、工業和電源管理應用。LT6107 非常低的電源電流還使其成為低功率和電池供電型應用的合適之選。對于那些不需要寬溫度范圍的應用，請查閱 LT6106 的相關資料。

?

應用

• 電流分流器測量
• 電池監視
• 電源管理
• 電動機控制
• 電燈監視
• 過流和故障檢測

方框圖
