--- 產品參數 ---
- 封裝 QFN24
- 針腳 24
- 輸出電流 2.4A
- 充電電流 2.1A
- 耐壓 11V
- 輸入電壓 5V
- 其他服務 技術支持
--- 數據手冊 ---
--- 產品詳情 ---

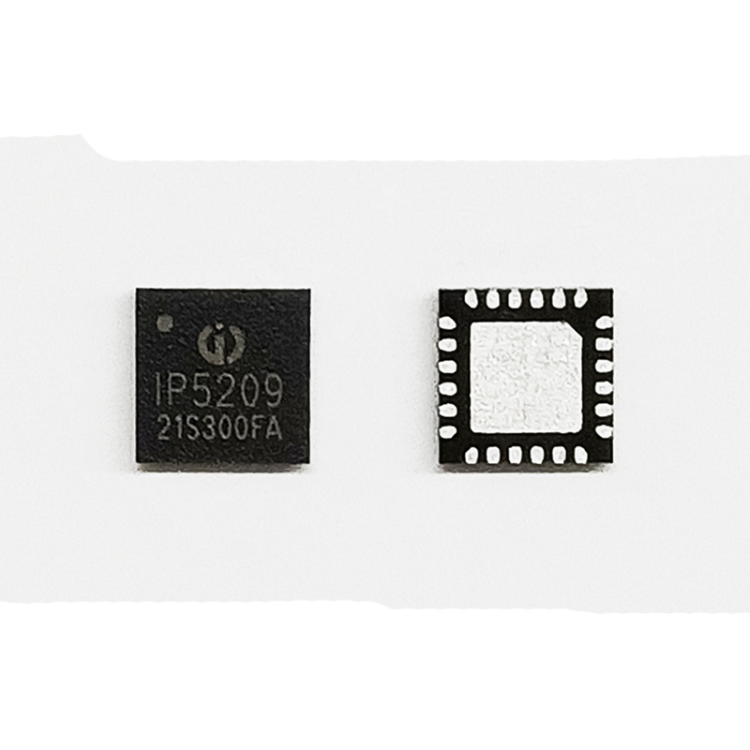

英集芯IP5209 是一款高度集成的移動電源三合一電源管理芯片,采用 QFN24 封裝,具備高效率、多功能和低功耗特性,適用于便攜式設備電源解決方案。
核心功能
1、充電管理
支持 2.1A 同步開關充電,充電效率最高達 97%,兼容 5V/1A、5V/2A 適配器。
內置自適應電流調節技術,可匹配主流適配器,支持 4.20V、4.30V、4.35V 充電截止電壓。
集成過充(OCP)、過放(ODP)、過溫(OTP)保護,延長電池壽命。
2、放電管理
支持 2.4A 同步升壓輸出,升壓效率最高達 96%,滿足多設備快速補電需求。
支持邊充邊放功能(Power Path),內置電源路徑管理,確保充電與放電同時進行時的穩定性。
輸出保護包括過流(OCP)、短路(SCP)保護,確保負載安全。
3、電量顯示與照明
內置 14 位 ADC 和電量計算算法,支持 3/4/5 顆 LED 電量顯示,可定制電池電量曲線,顯示均勻性高。
集成照明燈驅動功能,支持按鍵控制手電筒模式,適配便攜設備多場景需求。
4、協議兼容與擴展
支持 DCP 等主流快充協議,適配手機、平板等設備。
提供 I2C 接口,支持二次開發,可定制電量曲線、LED 顯示邏輯等。
技術優勢
1、高集成度
單芯片集成充電管理、升壓輸出、電量顯示、照明驅動等功能,簡化電路設計,降低 BOM 成本。
僅需一個電感實現降壓與升壓功能,支持低成本電感和電容設計。
2、高效能與低功耗
充電效率最高達 97%,升壓效率最高達 96%,減少能量損耗。
空載休眠電流低至 50μA,待機功耗低,延長設備續航時間。
3、寬工作溫度范圍
工作溫度范圍為 -40℃ 至 +85℃,滿足工業級應用需求,適配嚴苛環境。
4、多重保護機制
輸入過壓(OVP)、欠壓(UVP)保護,防止適配器異常損壞電池。
電池溫度 NTC 檢測功能(可選配),提升安全性。
ESD 4KV 防護,提升芯片抗干擾能力。
應用場景
1、移動電源/充電寶:作為核心電源管理芯片,提供完整的充電、放電、電量顯示解決方案。
2、便攜式設備:如藍牙耳機倉、智能手環、無線鍵盤等,支持低功耗待機模式,延長續航時間。
3、小型化產品:緊湊的 QFN24 封裝(4×4mm)適配小型化設計需求,減少 PCB 面積。
封裝與規格
1、封裝形式:QFN-24(4×4mm),緊湊設計,便于布局。
2、工作電壓范圍:4.5V 至 5.5V,兼容主流適配器輸出。
3、開關頻率:650kHz,支持低成本電感設計。
4、電流調節范圍:充電電流 0 至 2.1A(可調),放電電流 0 至 2.4A(可調)。
市場定位
IP5209 以高集成度、高效能和低成本優勢,成為移動電源領域的標桿方案。其單芯片替代傳統分立方案(充電 IC + 升壓 IC + MCU + 電量計),顯著減少 PCB 面積,降低生產成本,同時提供豐富的功能和可靠的防護機制,滿足便攜式設備對電源管理的嚴苛要求。
