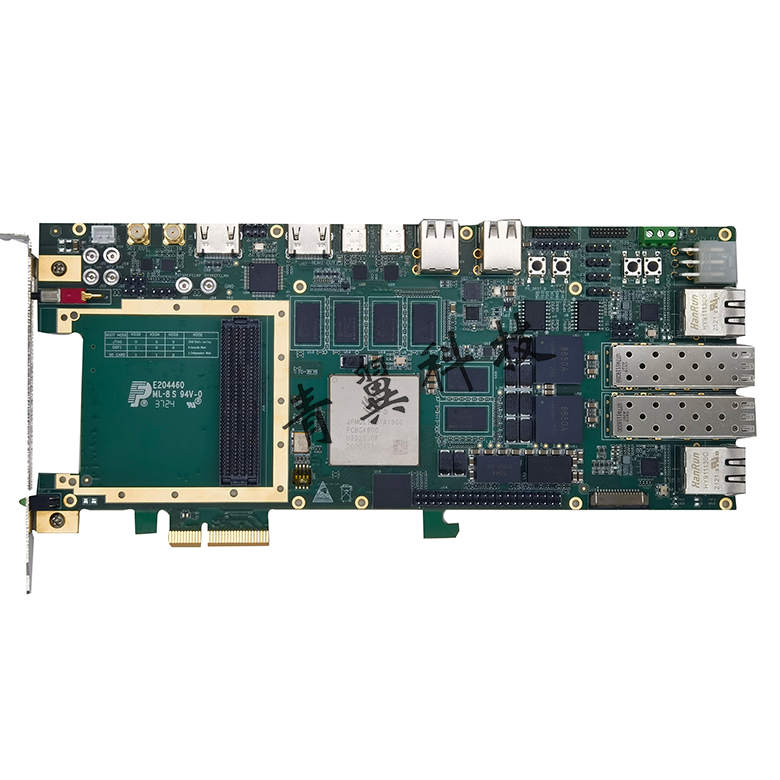

板卡概述
PCIE715是一款基于某國產PSOC系列高端芯片JFMQL100TAI900的高性能智能異構計算平臺。
該平臺采用某國產100TAI主芯片，具有豐富的外設接口，可以方便用戶進行原型驗證、為用戶方案設計和項目開發(fā)提供參考。
該平臺的PL端具有1個FMC（HPC）接口，1路PCIe x4主機接口，支持1組64位DDR3 SDRAM大容量緩存、支持1路1000BASE-T千兆以太網接口、支持1路3G SDI輸入接口、支持1路3G SDI輸出接口，支持1路HDMI輸入接口、支持1路HDMI輸出接口。
該平臺的PS端支持1GB DDR3緩存、支持2片256Mbit QSPI FLASH，支持1路自適應千兆以太網接口，支持4個USB2.0接口（主模式或者OTG模式），支持CAN通訊、支持UART通訊、支持EEPROM存儲。
該平臺具有豐富的可擴展性，通過FMC子卡可以擴展多種前端IO，通過板內的40 PIN擴展連接器可以支持攝像頭開發(fā)。
技術指標
1 .板載PSOC實時處理器：JFMQL100TAI900；
4核ARM Cortex-A53；
2. PS側資源性能：
DDR3緩存：1GByte DDR3 SDRAM，時鐘500MHz；
Flash存儲性能：2片QSPI Flash，每片容量256Mbit；
USB接口：4路USB2.0接口，支持OTG；
串口：1路USB TypeC串口；
CAN總線通訊：1路CAN總線接口；
SD卡：1個TF-Card接口；
網口：支持1個RJ45千兆以太網接口；
EEPROM：支持1片512Mbit EEPROM存儲；
3. lPL端資源指標：
DDR3緩存：1組64位DDR3 SDRAM，容量2GByte；
網口：支持1個RJ45千兆以太網接口（EMIO）；
光纖：支持2個10G SFP+光纖接口；
SDI視頻接口：支持1路輸入、1路輸出；
HDMI視頻接口：支持1路輸入、1路輸出；
EMMC存儲接口：支持1個32GB EMMC存儲接口（EMIO）；
支持1個PCIE X4 Gen2接口，5Gbps/lane；
支持1個FMC接口：8路GTX，34路LVDS；
4. 其他接口性能：
調試接口：1路PS JTAG，1路PL JTAG；
擴展接口：3對SMA標準擴展接口（1路GTX、1路時鐘）；
IO擴展：1個CON40 IO擴展接口（用于接攝像頭模組）；
1路RTC實時時鐘；5路XADC接口；
PS端1個MIO LED，PL端4路LED；
PS端1個MIO KEY，PL端2個KEY；
5. 物理與電氣特征
板卡尺寸：106 x 240mm；供電：4A max@+12V；
散熱方式：風冷散熱；工作溫度：-40°~85°C；
軟件支持
1. 底層接口以及驅動程序：
ARM裸跑開發(fā)程序；
Linux系統開發(fā)程序；
AI示例DEMO；
2. 可根據客戶需求提供定制化算法與系統集成：
應用范圍
1. 智能信號處理、圖像處理；
2. 人工智能（AI）、運算加速、異構計算。
