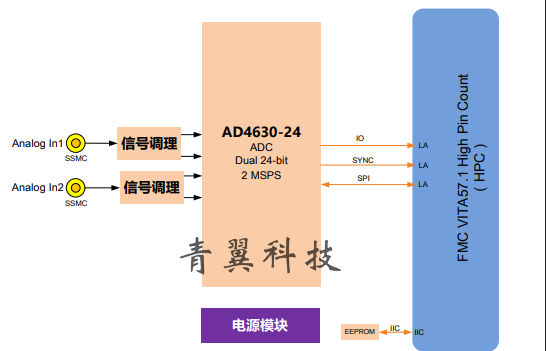

FMC119 是一款基于 VITA57.1 標準規范，實現 2 路 24-bit、 2MSPS 采樣率的 AD 采集子卡模塊。該模塊遵循 VITA57.1 標準，可 作為一個理想的模塊直接與符合 VITA57.1 標準的 FPGA 載板配合使 用，板卡 ADC 器件采用 ADI 公司的 AD4630-24 芯片。

該 ADC 為雙通道同步采樣，可以最大支持 2MSPS 采樣率，內 部采用 SAR 型架構，具有出色的精度。該產品可以支持±10V 的電壓 輸入范圍，數字接口采用靈活的 SPI 串行接口，便于與處理器集成。 該板卡主要面向自動測試設備、數字控制環路、醫療器械、聲音 和震動測量、水下應用、半導體制造、儀器科學等應用。

技術指標

ADC 性能指標

• 通道數：2
• 采樣率：2MSPS；
• 模擬帶寬：≥500KHz
• 分辨率：24 位
• 有效位 ENOB：18 位；
• 輸入阻抗：1MΩ
• 輸入量程：±10V；
• SNR：105dB（典型值）；
• ADC 基準電壓范圍：4.096V~5V
• ADC 配置方式：SPI；

接口特性

• 前面板接口為 SSMC 同軸：SSMC-JYWHD
• 數字接口為 FMC 連接器：ASP-134488-01
• FMC 接口支持 VADJ 可調電壓，可以適配 1.8V/2.5V/3.3V 的 IO 電壓標準；
• FMC 支持 1 片 EEPROM，容量為 1Mbit；
• FMC 支持+12V 供電；
• FMC 子卡內部 VIOB 連接至 VADJ；

物理與電氣特征

• 板卡尺寸：84.1 x 69mm
• 產品供電：+12V±5%；
• 典型功耗：2W
• 散熱方式：自然風冷散熱

環境特征

• 工作溫度：-40°~﹢85°C
• 貯存溫度：-55°~125°C；
• 工作濕度：5%~95%，非凝結；

軟件支持

• 可選集成板級軟件開發包（BSP）
• 支持 Xilinx 開發板，如 VC707\VC709；
• 提供 ADC 接口驅動等
• 可根據客戶需求提供定制化算法與系統集成

應用范圍

1. 自動測試設備、半導體制造、儀器科學
2. 聲音與震動測量、地質地震學
3. 醫療影像與醫療器械
4. 缺陷檢測
