產品概述

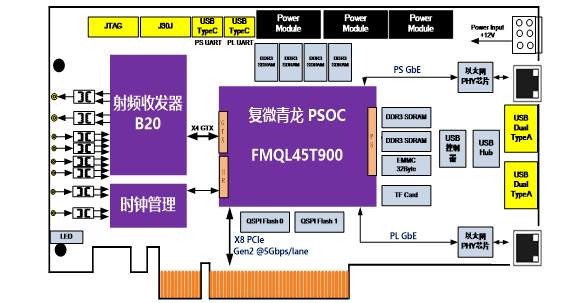

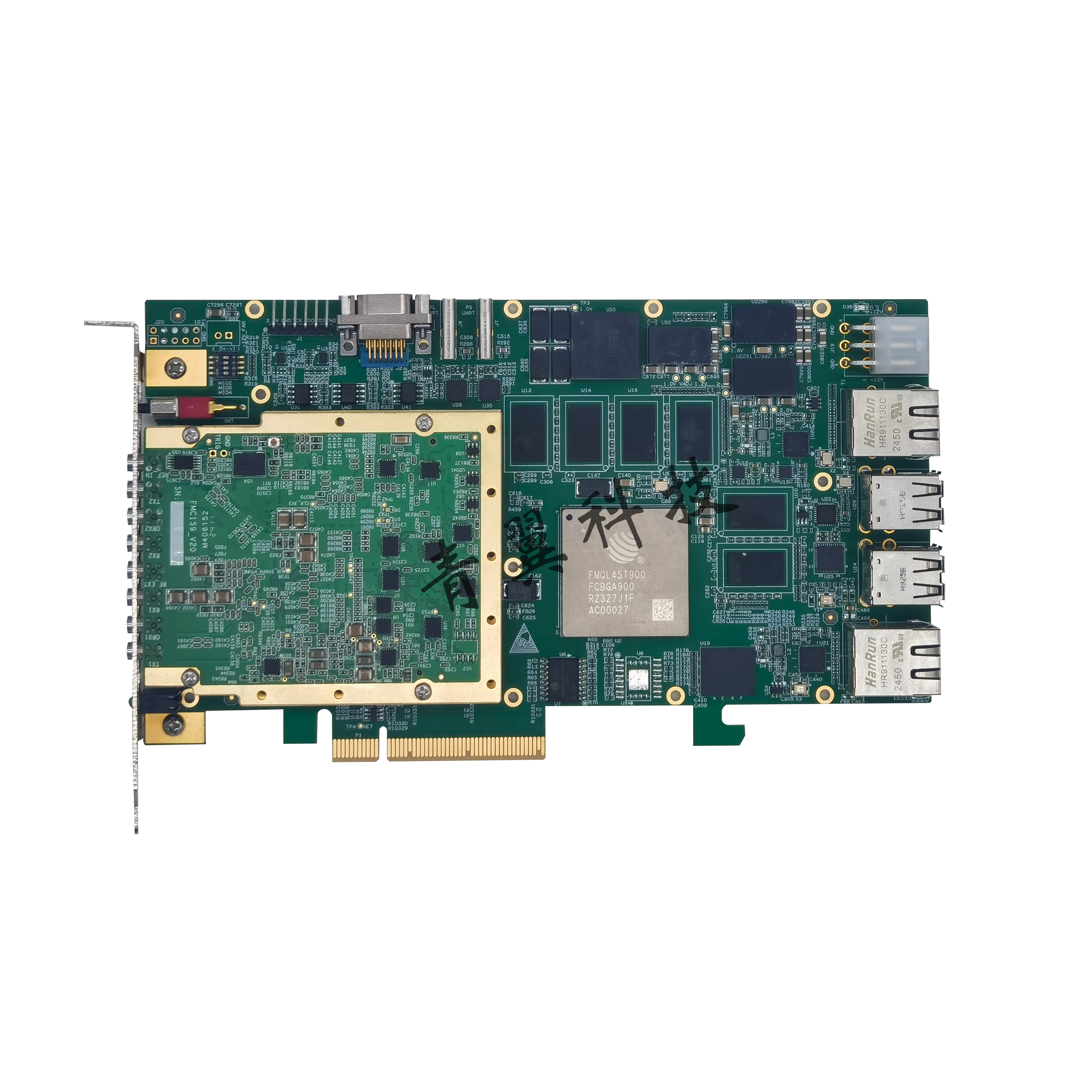

PCIE716-159是一款基于PCIe總線架構的國產化雙通道射頻收發處理平臺。該平臺基于國產化ADRV9009射頻收發器，涵蓋了50MHz~6GHz頻段，并集成了雙通道收發鏈路，發送最大實時帶寬可到450MHz，接收最大帶寬可以到200MHz，是一款高度集成的通用軟件無線電平臺。該平臺采用X8 PCIe總線接口，接收和發送數據可以通過PCIe總線完成與主機端的交互。該平臺主要應用于仿真驗證平臺、5G微基站等高性能低功耗的射頻收發應用場景。

技術指標

1. 板載PSOC FPGA實時處理器：JFMQL45T900；

• 4核處理器，最高工作頻率可以達到800MHz；
• 可編程邏輯單元：350K；
• PS端支持1組1GByte DDR3 SDRAM，時鐘500MHz；
• PS端支持2片QSPI Flash，每片容量256Mbit；
• PS端支持4路USB2.0接口；
• PS端支持1個TF-Card接口；
• PS端支持1個RJ45千兆以太網接口；
• PS端支持1片512Kbit EEPROM存儲；
• PL端支持1組64位DDR3 SDRAM，容量2GByte；
• PL端支持1個RJ45千兆以太網接口（EMIO）；

2. 射頻收發性能指標：

• 芯片型號：國產ADRV9009；
• 集成2路發射器，支持50MHz~6GHz可調；
• 集成2路接收器，支持50MHz~6GHz可調；
• 發送器最大帶寬：450MHz；
• 接收器最大帶寬：200MHz；
• 集成接收通路自動增益控制算法；
• 數字端接口：JESD204B，單通道速率最高可達12.888Gbps；
• 集成發射通路PA保護算法 ；
• 接口類型：SMP射頻接口；
• FMC接口：HPC；
• 集成2路高帶寬觀察通道，實現DPD功能；
• 觀察通道最大帶寬：450MHz；

3. 物理與電氣特征

• 板卡尺寸：111.15 x 190mm；
• 產品供電：4A max@+12V；

4. 環境特征

• 工作溫度：-40°~85°C；
• 貯存溫度：-55°~125°C；
• 工作濕度：5%~95%，非凝結；

軟件支持

1. 底層接口以及驅動程序：

• 射頻收發測試程序；
• PCIe總線通訊測試程序；
• PS與PL底層接口驅動程序；

2. 可根據客戶需求提供定制化算法與系統集成：

應用范圍

1. 3G/4G/5G TDD基站；2. TDD有源天線系統；3. 相控陣?yán)走_(dá)、電子戰、MIMO；4. 便攜式測試設備。
