【PCIE702-2】PCIe 開發板- XCKU115 FPGA開發板- 高性能數據預處理板

青翼凌云科技 ? 2026-03-02 14:20 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

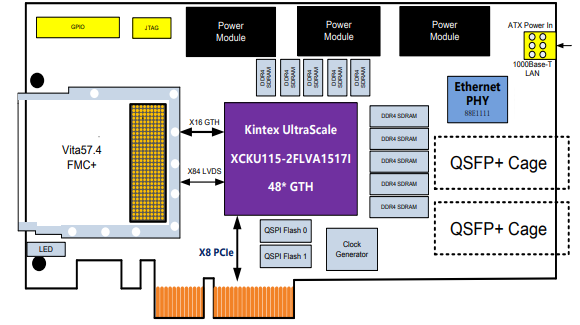

PCIE702-2 是一款基于 PCIE 總線架構的 XCKU115 FPGA 高性 能數據預處理 平臺,該平臺具有 1 個 FMC+(HPC)接口,1 路 PCIe x8 主機接口、1 個 RJ45 千兆以太網口、2 個 QSFP+ 40G 光纖接口。

板卡采用 Xilinx 的高性能 Kintex UltraScale 系列 FPGA 作為實時處理 器,實現 FMC 接口數據的采集、處理、以及背板接口互聯。板載 2 組獨立的 72 位 DDR4 SDRAM 大容量緩存。

該板卡通過搭載不同的 FMC 子卡,可快速搭建起基于服務器的 數據采集、實時處理、高性能存儲平臺??蓮V泛應用于雷達與中頻信 號采集、視頻圖像采集等場景。



技術指標

板載 FPGA 實時處理器:XCKU115-2FLVA1517

  • 邏輯資源:1451K;DSP Slices:5520;
  • Total Block RAM:75.9Mb;最大分布式 RAM:18360Kb;

PCIe 主機接

  • 支持 PCIe gen3 x8@8Gbps/lane 互聯;
  • 獨立的 XDMA 控制器,理論帶寬高達 64Gbps;
  • 支持 SG DMA 控制器,支持多通道獨立傳輸;
  • 支持 Windows/Linux/麒麟系統驅動;

FMC 接口指標

  • 標準 FMC+(HPC)接口,符合 VITA57.4 規范;
  • 支持 x16 GTH@16Gbps/lane 高速串行總線;
  • 支持 84 對 LVDS 信號(含 4 對時鐘);
  • 支持 IIC 總線接口;
  • 支持+12V/+3.3V/+VADJ 供電,輸出功率≥15W;
  • 獨立的 VIO_B_M2C 供電(可由子卡提供);

動態存儲性能

  • 存儲帶寬:2 組 72 位 DDR4 SDRAM,2.4GHz 數據率;
  • 存儲容量:每組 4GByte,總?cè)萘?8GByte;

其它接口性能

  • 支持 1 路 RS422 接口,連接至 J30J;
  • 支持 16 路可配 GPIO 輸出、2 路可配 GPIO 輸入、+3.3V 電平;
  • 支持 1 路 RJ45 自適應千兆以太網接口;
  • 支持 2 路 QSFP+ 40G 光纖接口;
  • 板載 2 個 SPI Flash 用于 FPGA 的加載,總?cè)萘繛?1Gbit;
  • 支持 1 個 USB 轉 JTAG 調試接口;

物理與電氣特征

  • 板卡尺寸:111.15 x 219mm;
  • 板卡供電:4A max@+12V(±5%,不含給子卡供電);
  • 散熱方式:風冷散熱;
  • 工作溫度:-40°~85°C;存儲溫度:-55°~125°C;

軟件支持

  • 可選集成板級軟件開發包(BSP)
  • FPGA 底層接口驅動;
  • PCIe 總線接口開發及其驅動程序;
  • 可根據客戶需求提供定制化算法與系統集成

應用范圍

  1. 雷達與中頻信號處理
  2. 軟件無線電驗證平臺
  3. 圖形與圖像處理驗證平臺
