產品概述

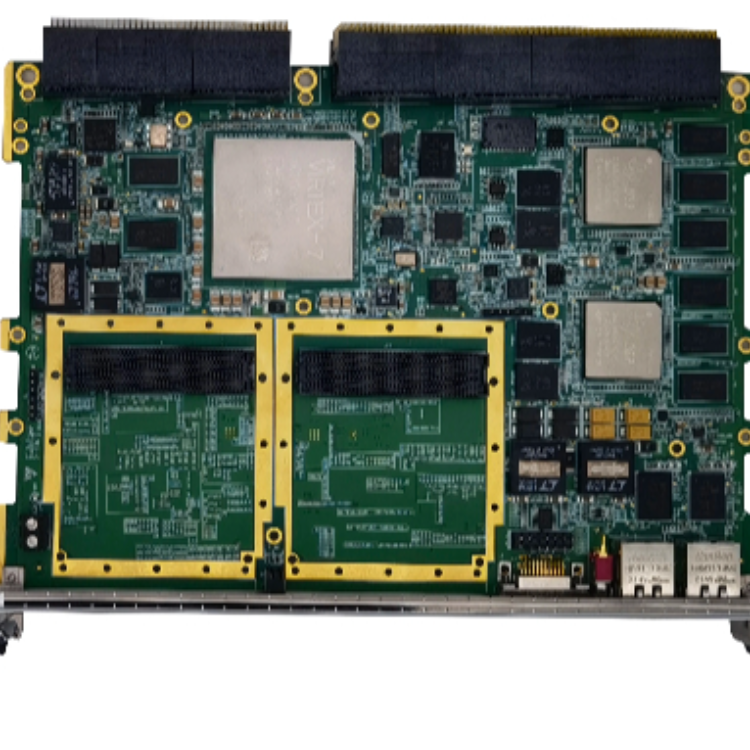

PCIE044 是一款基于 PCIe x8 總線架構的 JFM7VX690T 全國產化 FPGA 開發套件，該套件搭載 1 個 JFM7VX690T 核心模塊，通過板對板高速連接器將 690T FPGA 的高速接口資源、LVDS 低速接口資源連接至底板，可以在底板擴展不同的接口，以便快速搭建起基于國產化 690T FPGA 的信號處理與驗證平臺。開發套件具有 1 個 FMC+（HPC）接口，1 路 PCIe x8 主機接口、4 個 QSFP+ 40G 光纖接口、2 路 RJ45 千兆以太網接口、1 個USB TypeC 串口。

該開發套件在底板上還集成了一片 PSOC，該 PSOC 可以通過 Selectmap 完成對 V7 FPGA 的加載，PSOC 引出了豐富的接口資源，支持 DDR/EMMC/SPI FALSH/NET 等外設。

該開發套件通過搭載不同的 FMC 子卡，可快速搭建起基于服務器 PCIe 總線的全國產化數據采集、實時處理平臺?？蓮V泛應用于信號采集、視頻圖像處理、測試測量、實驗驗證等場景。

技術指標

1. 板載 1 個 JFM7VX690T FPGA 核心模塊：

• 模塊支持 2 組 DDR3 SDRAM，每組位寬 72 位，支持 ECC；
• 每組 DDR3 容量為 4GByte，總?cè)萘繛?8GByte；
• 模塊支持 1 片 256Mbit QSPI FLASH 用于 FPGA 加載；
•  模塊支持 1 路 Selectmap 接口；
•  模塊支持對外引出 48 路 GTH 接口，其中支持 3 路 PCIE X8；
•  模塊支持對外引出 104 對 LVDS 接口；

2. 板載 1 片 PSOC 處理器：FMQL20S400M：

•  PSOC 的 PS 端支持 1 組 32 位 DDR3 緩存，容量為 1GByte；
•  PSOC 的 PS 端支持 1 片 QSPI Flash，容量為 128Mbit；
• PSOC 的 PS 端支持 1 片 EMMC 存儲器，容量為 8GByte；
•  PSOC 的 PS 端支持 1 個 SD 卡；
•  PSOC 的 PS 端支持 1 路 USB-TypeC 串口；
•  PSOC 的 PS 端引出 1 路 RJ45 千兆以太網接口；
•  支持 PSOC 對 V7 FPGA 的 Selectmap 加載；

3.  其他接口性能

•  V7 支持 1 路 PCIE X8 Gen3@8Gbps/lane 接口；
•  V7 支持 1 路 RJ45 千兆以太網接口；
•  V7 支持 4 路 QSFP+光纖接口，總共支持 16 路光纖；

4. FMC 接口指標：

•  標準 FMC+（HPC）接口，符合 VITA57.4 規范；
• 支持 x16 GTY@10Gbps/lane 高速串行總線；
• 支持 80 對 LVDS 數據信號+4 對 LVDS 時鐘信號；
• 支持 IIC 總線接口；
• +12V/+VADJ 供電，供電功率≥15W；

5.  物理與電氣特征

•  板卡尺寸：111.5 x 270mm；
•  板卡供電：5A max@+12V（±5%，不含給子卡供電）；
• 散熱方式：風冷散熱；

工作溫度：-40°~85°C，存儲溫度：-55°~125°C；

軟件支持

1. 硬件底層驅動接口測試程序：

•  FPGA 的 DDR3 接口測試程序；
• FPGA 的光纖接口測試程序；
• FPGA 的網絡接口測試程序；
• PCIe 總線接口開發 DEMO（含驅動程序與上位機）；

2.   可根據客戶需求提供定制化算法與系統集成：

應用范圍

1. 信號處理、視頻圖像處理平臺；

2.  測試測量驗證平臺、國產化驗證平臺；
