2.1.2 縮放算法實現

　　為實現圖像縮放功能，該模塊實現了如圖3所示的雙線性插值縮放算法。該算法利用了需要處理的原始圖像像素點周圍的4個像素點的相關性，通過雙線性算法計算實現圖像縮放［2］。設計中使用SRAM作為顯示緩存，無嚴格的實時性要求，因此忽略了行場同步信號，簡化了模塊設計。

　　緩存1模塊是待縮放圖像數據的緩存，存放來自SRAM中解碼后的RGB565數據。插值系數生成模塊的使能信號來自旋轉模塊或者按鍵輸入，由選擇器進行判斷，按鍵按下時，按照設定的行列縮放因子計算行列插值系數；若使能信號來自旋轉模塊，則根據原始圖像的分辨率計算出旋轉過后的分辨率，并按照屏幕尺寸確定完整顯示該圖像能達到的最大分辨率，以此計算行列縮放因子。獲取相鄰像素模塊用來控制緩存1模塊的讀地址，從SRAM中讀取相鄰4個像素值。插值運算單元根據相鄰4個像素的值及插值系數進行雙線性插值運算，并將數據輸出至緩存2，緩存2在SRAM空閑時將數據寫入SRAM中。

　　2.2 SD Card Controller IP核設計

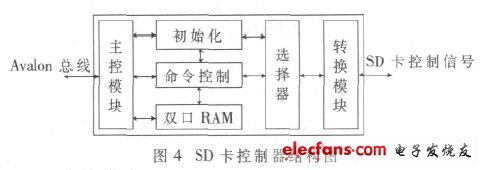

　　SD卡是一種基于半導體快閃記憶器的存儲設備，其數據傳送和物理規范由MMC發展而來。系統中將SD卡控制器設計成一個SPI模式的IP核，通過軟件驅動實現SD卡的基本讀寫操作，即不需要復雜的硬件電路又能得到比軟件模擬SPI的控制方式更快的讀寫速度。SD卡控制器結構圖如圖4所示。

　　2.2.1 功能模塊劃分

　　主控模塊的端口與Avalon總線連接，用于緩存SD卡命令，并存儲扇區地址、待發送的數據到雙口RAM以及從中讀取數據等。初始化模塊完成對SD卡的初始化操作。命令生成模塊完成SD卡命令、參數、命令校驗值的發送和命令回執的讀取以及數據的收發。串并、并串轉換模塊的主要作用是實現串并或者并串轉換［3］。

　　使用Quartus II自帶的邏輯分析儀（SignalTap II工具）對SD卡控制管腳的信號量進行實時捕獲，驗證了設計的正確性［4］。

　　2.2.2 驅動設計

　　SD卡控制器的驅動共設計了4個接口函數，分別完成初始化、讀扇區、寫扇區和執行SD命令的功能。驅動程序在初始化SD卡時得到卡類型標志，之后驅動程序根據卡類型對地址參數進行處理（若是SD1.1協議則地址左移9位，否則不變），以兼容SD1.1和SD2.0協議。讀數據函數核心代碼如下：

　　if（sd_type == 1） addr=addr 《 9; /*判斷地址偏移*/

　　IOWR（SD_CARD_BASE， 517， CMD17）； /*寫命令*/

　　IOWR（SD_CARD_BASE， 518， addr）； /*寫地址*/

　　IOWR（SD_CARD_BASE， 519， 0）； /*開始運行*/

　　ret=IORD（SD_CARD_BASE， 519）； /*讀命令回執*/

　　…

　　for（i=0; i《512; i++）data［i］=IORD（SD_CARD_BASE， i）；

　　/*讀回?cái)?shù)據*/

　　…

　　2.3 JPEG DECODER IP核設計

　　JPEG（Joint Photographic Expert Group）是第一個適用于連續色調、多灰度、彩色或黑白靜止圖像的國際標準。為提高JPEG圖像的解碼效率，實現良好的解碼效果，本設計采用流水線結構設計JPEG解碼IP核。解碼模塊結構如圖5所示。

　　輸入緩沖模塊從傳輸碼流中接收?qǐng)D像數據，冗余處理后將數據輸出給頭文件解析模塊；頭文件解析完畢后，將數據輸出給熵解碼模塊；熵解碼模塊完成整個圖像數據的熵解碼處理，包括哈夫曼解碼、行程解碼和差分解碼，最終得到量化參數；反量化和反Z掃描模塊對熵解碼后的圖像數據進行反量化和排序；IDCT模塊采用經典的行列分解方法將頻域表示的數據流轉換成時域表示的數據流，將數據恢復到傳輸前的形式。色彩空間轉換模塊完成數據的內插和色彩空間轉換。

　　使用Modelsim對該IP核進行了仿真驗證，輸入一幅320×240的JPEG圖像原始數據。將解碼出的數據與軟件解碼出的數據進行比較，證明了JPEG解碼器解碼正確。
