cpld定義：

　　CPLD即復雜可編程邏輯器件，是從PAL和GAL器件發展出來的器件，相對而言規模大，結構復雜，屬于大規模集成電路范圍。是一種用戶根據各自需要而自行構造邏輯功能的數字集成電路。其基本設計方法是借助集成開發軟件平臺，用原理圖、硬件描述語言等方法，生成相應的目標文件，通過下載電纜（“在系統”編程）將代碼傳送到目標芯片中，實現設計的數字系統。

　　cpld構成：

　　CPLD主要是由可編程邏輯宏單元（MC，Macro Cell）圍繞中心的可編程互連矩陣單元組成。其中MC結構較復雜，并具有復雜的I/O單元互連結構，可由用戶根據需要生成特定的電路結構，完成一定的功能。由于CPLD內部采用固定長度的金屬線進行各邏輯塊的互連，所以設計的邏輯電路具有時間可預測性，避免了分段式互連結構時序不完全預測的缺點。

　　cpld的用途：

　　1、PLD能完成任何數字器件的功能，上至高性能CPU，下至簡單的74電路，都可以用FPGA/CPLD來實現。

　　2、LD如同一張白紙或是一堆積木，工程師可以通過傳統的原理圖輸入法，或是硬件描述語言自由的設計一個數字系統。通過軟件仿真，我們可以事先驗證設計的正確性。在PCB完成以后，還可以利用CPLD的在線修改能力，隨時修改設計而不必改動硬件電路。

　　3、用CPLD來開發數字電路，可以大大縮短設計時間，減少PCB面積，提高系統的可靠性。

　　4、CPLD還可以做數字IC設計的前端驗證，用這種方式可以很大程度上降低IC設計的成本。

　　cpld使用方法：

　　CPLD是一種用戶根據各自需要而自行構造邏輯功能的數字集成電路。其基本設計方法是借助集成開發軟件平臺，用原理圖、硬件描述語言等方法，生成相應的目標文件，通過下載電纜（“在系統”編程）將代碼傳送到目標芯片中，實現設計的數字系統。

　　這里以搶答器為例講一下它的設計（裝修）過程，即芯片的設計流程。CPLD的工作大部分是在電腦上完成的。打開集成開發軟件（Altera公司 Max+pluxII）→畫原理圖、寫硬件描述語言（VHDL，Verilog）→編譯→給出邏輯電路的輸入激勵信號，進行仿真，查看邏輯輸出結果是否正確→進行管腳輸入、輸出鎖定（7128的64個輸入、輸出管腳可根據需要設定）→生成代碼→通過下載電纜將代碼傳送并存儲在CPLD芯片中。7128這塊芯片各管腳已引出，將數碼管、搶答開關、指示燈、蜂鳴器通過導線分別接到芯片板上，通電測試，當搶答開關按下，對應位的指示燈應當亮，答對以后，裁判給加分后，看此時數碼顯示加分結果是否正確，如發現有問題，可重新修改原理圖或硬件描述語言，完善設計。

　　設計好后，如批量生產，可直接復制其他CPLD芯片，即寫入代碼即可。如果要對芯片進行其它設計，比如進行交通燈設計，要重新畫原理圖、或?qū)懹布枋稣Z言，重復以上工作過程，完成設計。這種修改設計相當于將房屋進行了重新裝修，這種裝修對CPLD來說可進行上萬次。

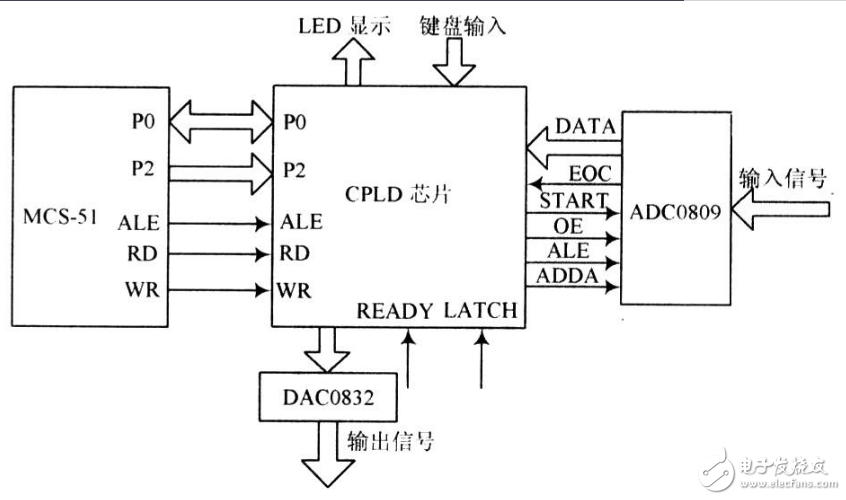

　　cpld系統接口電路：
