典型的汽車電源架構 　　

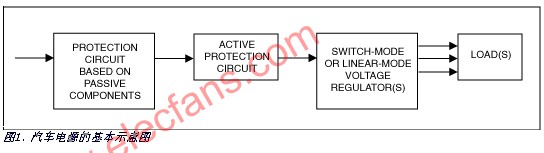

圖1給出了一個典型的汽車電源簡化框圖，主要包括以下幾個單元：
　　源保護電路：限制+12V電源總線的正向電壓，并阻止產生負壓。
　　有源保護電路：該限壓器功能與無源保護電路類似，但使用的是晶體管等有源器件，與具有同樣功能的無源方案相比能夠提供更好的性?xún)r(jià)比，具有更小尺寸。
　　開關模式或線性穩壓器：為指定負載提供適當?shù)碾妷汉?a href="http://www.brongaenegriffin.com/tags/電流/" target="_blank">電流，可能采用多路電源結構。
　　
在不同的應用中，這些部件的技術規格會有所不同。有些應用中并沒有考慮這些因素，但會給系統的整體電氣性能帶來負面影響。實際上，上述單元電路的任何缺失都會增大系統設計的復雜度。
　　

　　

在電源中集成限壓器
　　
有源電壓限幅器的原理十分簡單，在器件的輸入和輸出之間增加一個MOSFET，限幅器控制該場效應管的柵極。正常工作狀態下，打開MOSFET并為負載供電；如果電壓超過定義的門限值，限壓電路會關閉外部MOSFET，斷開電源與負載的連接。
　　

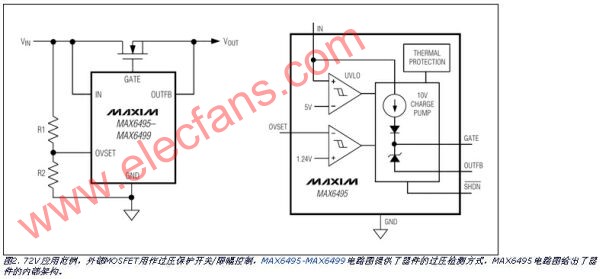

圖2給出了基本限壓電路的內部構造和典型應用電路。

在這個基本的限壓電路中，VIN給內部電路供電，VIN的最大電壓為80V。OVSET端的分壓器設置過壓檢測門限，內置電荷泵為低成本n溝道MOSFET的柵極驅動供電，從而降低系統成本。除了提供過壓門限外，這些IC還提供了欠壓檢測門限。
　　

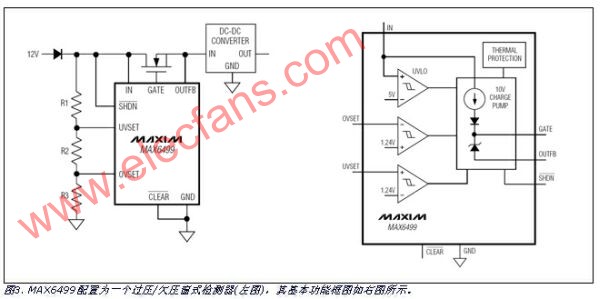

在另一方案是采用門限可調的窗式電壓限幅，圖3給出了一個相關的應用范例。
　　

這種情況下，限壓電路可以防止MOSFET和負載工作在欠壓和過壓狀態。可以嚴格限制輸出電壓范圍(將其限制在較窄的范圍內)，以降低對電壓調節器輸入范圍的技術要求，從而降低電壓調節器的設計成本。而在一些音頻應用中，并不需要高精度的電壓調節，對于這些應用，限壓電路的設計可以省去穩壓電路。
　　

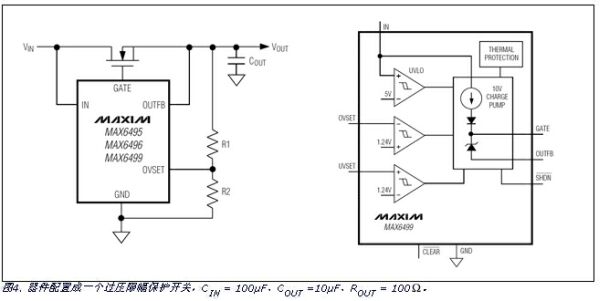

如上所述，分壓器可以控制圖2所示IC的輸入電壓，分壓器也可以連接到限壓器的輸出端，如圖4所示。在后面的例子中，分壓器限制著負載上的電壓而不是簡單地將其切斷。從其性能測試數據可以看出限壓檢測是周期性進行的。振蕩周期由負載電容、負載電流決定，可在很寬的范圍內變化。周期振蕩包括兩個階段；第一個階段使MOSFET進入有效模式，第二個階段將其關閉。
　　

圖4所示電路配置使MOSFET周期性地進入有效模式，使功率耗散在MOSFET上，需要考慮MOSFET散熱問題。基于這一原因，IC內部包含了門限約為+160°C的高溫保護單元，當溫度下降到+140°C以下時，電路恢復到正常模式。為了優化設計，IC應靠近MOSFET放置，使兩者具有良好的熱傳導通路。
　　

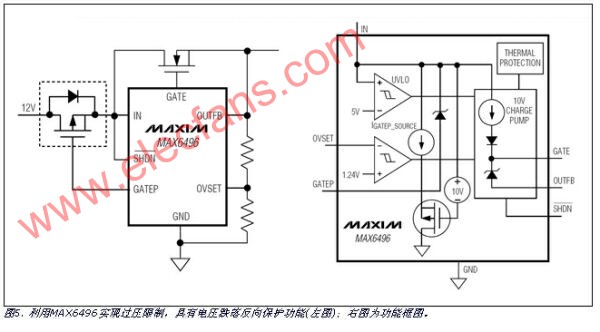

眾所周知，電路板電源總線可能存在負向電壓尖峰或正向電壓尖峰。抑制負電壓的保護電路可以采用無源器件或特殊IC。圖5提供了MAX6496反向電壓保護的內部結構。
　　

除了限制正向電壓以外，MAX6496還包含一個p通道MOSFET柵極控制電路，可以在正電壓時使MOSFET 保持導通狀態，而在負電壓時保持關閉狀態。在高負載電流、低輸入電壓情況下，這個電路比典型的肖特基二極管更實用。
　　
結論
　　

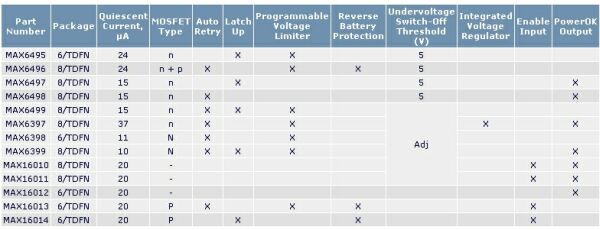

本文討論的限壓電路都提供了相應的特性參數，便于器件在各種場合的應用。每個限壓電路在負載上電時允許72V的最大輸入電壓，而在負載切斷時允許80V的最大輸入電壓。下表總結了限壓IC的主要特性。
