汽車智能后視鏡作為互聯網、車聯網、物聯網的紐帶，將三者緊密結合，為眾多汽車用戶的駕駛生活帶來更多安全、娛樂和智能的應用體驗。汽車車載智能后視鏡將日漸成為大眾汽車用品中不可缺少的部分。

　　目前市面上的智能后視鏡具有獨立的操作系統，獨立的運行空間，可以由用戶自行安裝軟件、游戲、導航等第三方服務商提供的程序，并可以通過WIFI或者移動通訊網絡來實現無線網絡接入，同時可以提供語音控制、導航、超速提醒、行車記錄、GPS定位、電子測速提醒、倒車可視、實時在線視聽等影音娛樂等駕駛汽車時的安全和娛樂功能。

　　智能后視鏡是近兩年才興起的全新后視鏡形態的記錄儀產品，發展短暫而迅猛，小蟻、車叮咚、智行暢聯等國內知名企業都相機推出了自己帶OBD功能智能后視鏡，采用OBD標準接口取電，獲取數據，并實現停車監控功能。在2016年國際汽車電子改裝展，占有85%的面積均為智能后視鏡產品。ADAS、前后雙錄、智能語音、手勢控制等黑科技都集成在智能后視鏡里，變成車內完美的智能機器人形態。

　　智能后視鏡一般都必須通過極端條件的測試，如溫度、持續振動等，超低溫或者超高溫都會導致不能正常工作。那么智能后視鏡一般有哪些功能呢？

　　1、行車記錄，智能后視鏡利用內置的攝像頭或加裝的攝像頭，將行車途中車前、車后影像錄制下來，并自動循環保存在智能后視鏡的存儲設備中。

　　2、超速提醒，智能后視鏡操作系統中的導航軟件一般內置固定電子測速提醒，部分智能后視鏡帶雷達探測頭，可實時發現移動測速并發出警報聲，避免汽車超速，隨時確保安全駕駛。

　　3、倒車可視，后視鏡倒車查看方式比觀看車載車機屏幕更加安全，智能后視鏡在加裝倒車攝像頭后，倒車時就能顯示車后的影像。

　　4、GPS定位導航，GPS、北斗衛星或者網絡實時定位后，可以通過預裝的百度地圖、高德導航或者凱立德導航等導航應用軟件實現導航，并進行語音播報導航信息。連接網絡后，還可播報實時路況，避開擁堵。

　　5、查找汽車位置——智能后視鏡中的導航功能，智能后視鏡利用GPS、北斗衛星或網絡定位獲取汽車的準確位置后，在經授權的智能手機或者平板電腦上，連接網絡后可用專門的應用軟件查找到汽車的位置。

　　6、基于網絡語音命令庫的支撐，智能后視鏡中的操作系統能夠準確解析用戶語音指令，并作出響應，實現人、車的智能語音對話。能夠識別“撥打電話，打開應用，播放音樂，語音聊天”之類的語音。

　　7、藍牙免提電話，智能后視鏡適配智能手機，同步手機通訊錄、通話記錄；實現電話接聽、掛斷、免打擾的功能；還可實現車友對講、藍牙同步手機音樂播放；內置3G網絡模塊，和車內朋友用wifi分享無線網絡、在線音樂、聽新聞資訊；安裝如微信、微博、手機淘寶、支付寶、喜馬拉雅、網易客戶端、騰訊客戶端等生活娛樂應用。

　　下面介紹幾種東芝、德州儀器、展訊的汽車智能后視鏡設計方案。

　　一、基于TI CC2541 的BLE車用后視鏡方案

　　本參考設計是將SimpleLink? 藍牙低功耗CC2541無線微控制器應用于車用后視鏡應用的示例。其電路板包括由CC2541 控制DRV8801以控制后視鏡收合馬達，控制DRV8802以控制后視鏡上下左右調整馬達，控制TPS1H100以控制除霧加熱器電源，即使用者可透過智能手機App下達后視鏡的動作指令給CC2541 BLE芯片，之后再由CC2541將指令轉達給DRV8801/DRV8802/TPS1H100等功能芯片，該芯片再依用戶所設定動作條件進行作動。

　　【應用場景】

　　【方案框圖】

　　【方案特性】

　?。?） 采用TI CC2541 模塊進行后視鏡作動功能條件設定

　?。?） 電源部分利用 LM2936 LDO 為系統供電，TPS55340為馬達驅動器供電

　?。?） 馬達驅動由 DRV8801 / DRV8802 負責

　?。?） 除霧功能是TPS1H100負責

　?。?） 老舊車型只需更換具電動控制功能后視鏡及完成電源配線就能增加此一功能

　　【系統功能】

　　（1） 車上電瓶提供10~24V直流電源

　?。?） 直流電源經TPS55340 提供穩定電源給DRV8801 / DRV8802

　　（3） 直流電源經LM2936 LDO 供電給CC2541及LMV341

　?。?） TI BLE Multitool Remote Control APP for Android

　?。?） CC2541 依APP指令控制DRV8801 進行后視鏡收合動作

　　（6） CC2541 依APP指令控制DRV8802 進行后視鏡上下左右調整動作

　　（7） CC2541 依APP指令控制TPS1H100進行后視鏡除霧功能

　　二、基于展訊SC7731的車載后視鏡方案

　　車內后視鏡，從誕生以來，因功能單一，基本成了被遺忘的角落。近期，某知名車廠計劃在 2016 年把倒車后視標配到后視鏡上，總算是以車廠的角色第一次重視后視鏡。這會不會是一個信號，車廠會慢慢把物理的后視鏡變成一個具有多功能組合的車載電子部件呢？

　　車載后視鏡在不影響基本功能的基礎上，加入了行車記錄、電子狗、導航和倒車后視等車載功能，而且安裝方便，無需拆改原車車載影音設備，不會改變原車風格。兼具了安裝方便，通用性強以及方便升級，延伸性強的特點。這也是車載后視鏡在近幾年來火熱的原因。

　　車載后視鏡即將成為未來汽車市場的新寵兒，世平集團也順勢聯合 IDH 掇月推出基于展訊 SC7731 車載后視鏡方案。

　　【方案框圖】

　　【系統功能】

　　運行 Android 系統

　　GSM/GPRS/EDGE/WCDMA/WIFI/藍牙通信

　　云導航、云行車記錄儀、云安全預警系統功能

　　前后行車記錄儀、倒車后視功能

　　SOS 急救功能

　　80 多萬數據 DSA 系統，時時云更新

　　藍牙免提通話功能

　　G-Sensor 碰撞保存鎖定

　　微信停車監控，時時在線監控你的愛車，可以錄像、拍照

　　微信接人，方便快捷

　　語音操控，解放雙手

　　位置軌跡微信時時可查

　　【方案特性】

　　ARM Cortex A7的4核處理器，主頻可達 1.4GHz

　　內存：1GB DDR3;8GB NAND/EmmC 4.5

　　高速 OTG USB2.0

　　支持 GSM/GPRS/EDGE/WCDMA/HSDPA/HSUPA 基帶

　　500 萬前置攝像頭；100 萬倒車后視

　　集成 WIFI/BT/GPS/FM

　　三、東芝智慧后視鏡解決方案

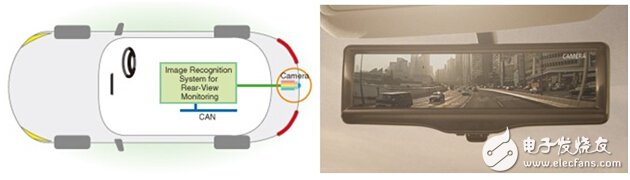

　　近年來，行車安全越來越受國人們的重視，東芝也提供了這方面行車安全輔助系統的IC與集成電路。

　　【方案框圖】

　　TMPV7502XBG以其優秀的圖像處理效果，可以提供路上的行人或是移動物體的偵測及辨識功能，再加上其較低的功率消耗及較小的封裝，十分適合于智能后視鏡及智能反射鏡上的應用。
