目前，車輛監控領域?qū)τ跀?shù)據傳輸?shù)囊笤絹碓礁撸疚膹南到y(tǒng)的硬件和軟件設計著手，介紹3G車載視頻傳輸模塊。硬件部分重點闡述了視頻采集、3G傳輸?shù)仍O(shè)計。軟件部分介紹了U6100模塊的驅動設計，3G網絡接入程序設計和視頻傳輸程序設計。最后，通過對RTP數據包的分析和對客戶端視頻的觀察，證明了本設計取得了良好的效果。

　　車載3G高清視頻傳輸系統運用動態圖像采集技術、自動控制技術、圖像處理技術、計算機通信技術等高新技術，建立以車載主機為核心的移動視頻信息取證平臺，為交通執法人員提供車輛違章行駛高清抓拍、移動錄像動態取證、交通現場指揮等信息化服務。

　　由于3G無線網絡技術和嵌入式技術的不斷發展，推動了視頻監控領域的迅速發展，尤其是在汽車監控領域。3G無線網絡覆蓋面積廣，可靈活接入，相比之前車載視頻監控終端所采用GPRS，CDMA等無線通信技術，傳輸速度快了很多，但是3G技術在汽車監控領域的實際應用不夠完善。DM365支持 H.264視頻編碼技術，在網絡帶寬有限的條件下，保證了視頻數據的高質量傳輸。U6100模塊可以集成到任何3G移動設備，并且可以接入到HSDPA、 HSUPA、UMTS等高速網絡。所以我們設計了以TI的DM365為核心，以U6100為傳輸模塊的車載視頻傳輸模塊。

　　1 3G車載視頻傳輸模塊的硬件設計

　　本文設計的視頻傳輸模塊是應用在于車載監控設備中，所以我們在進行方案設計和硬件的選擇時，視頻的傳輸要求是首當其沖的。鑒于DM36X系列軟硬件兼容性好，Davinci平臺方便算法擴展，故采用TMS320DM365芯片來搭建3G車載視頻傳輸系統。

　　本模塊的硬件平臺主要由以下幾部分組成，分別是視頻采集和處理部分，本地存儲與顯示部分，3G視頻傳輸部分，電源部分。車載終端視頻傳輸模塊硬件框架圖如圖1所示。

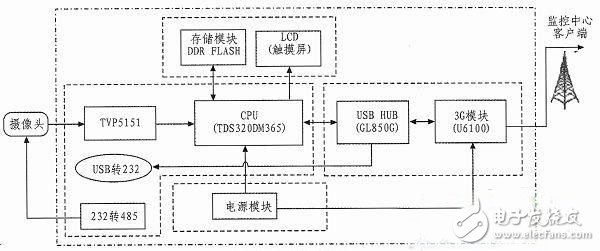

　　圖1：車載終端視頻傳輸模塊硬件結構圖

　　1.1 視頻采集和處理部分

　　視頻采集部分由一個PAI/NTSC制式的云臺攝像頭和一個視頻編解碼芯片TVP5151組成。云臺攝像頭需要用RS485來控制，由于DM365 上的只有兩個串行接口（UART），且都已經被占用（一個用來連接串口調試，一個連接GPS模塊）。所以我們利用USB HUB里多余的一個USB口，進行二級轉換，先用LP2303轉換成232，在用MAX485轉換成485用于云臺的控制。

　　TVP5151和處理器是用I2C總線進行對接的，將輸入的模擬信號轉換成數字信號。

　　視頻處理部分則采用TI的DM365高清視頻處理器。DM365支持H.264視頻編碼技術，在用3G無線網絡傳輸?shù)臈l件下，保證可以進行高質量視頻數據的傳輸。

　　1.2 本地存儲和顯示部分

　　DM365提供了專門的外部存儲器接口，包括一個Flash接口和一個SDRAM接口，可以連接外部存儲器。在這個車載終端的設計中我們選用三星公司的1GB容量、8位數據線的K9F 8G08UOB的NAND Flash芯片和128MB容量、16位數據線的K4T1G164QE的DDR SDRAM芯片。

　　為了車載終端的操作的更加人性化，顯示部分我們選用的是***晶采光電公司的一款5.7英寸的TFT-LCD觸摸屏面板。該面板具有640X480的高分辨率。它支持I2C總線或SPI總線，考慮到上層驅動的實際情況，使用的是I2C總線和主芯片進行連接。

　　1.3 3G視頻傳輸部分

　　3G傳輸部分選用的是U6100模塊。他在3G網絡平臺下上行和下行的最傳輸速率均能達到384Kbps，符合車載傳輸模塊的設計要求。3G傳輸部分的電路設計如圖2所示。

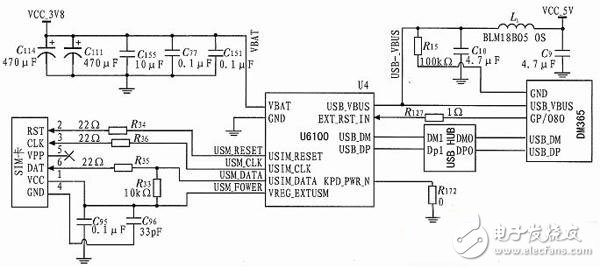

　　圖2：3G傳輸部分的電路原理圖

　　U6100的供電要求是3.6～4.2 V，我們用3.8 V給其供電。U6100提供6條SIM卡接口連接SIM卡，兼容現在各種3G格式。U6100提供標準的RS232接口USB_DM和USB_DP，可以直接和用戶的CPU相連。由于本設計需要4個USB口，我們用一款USB擴展芯片把DM365僅有一個USB口擴展成4個，并用其中的DP1和DM1來連接U6100。電源USB VBUS由5 V電源經過濾波后供給。KPD_PWR_N是U6100的供電開關，其拉低時有效，我們直接通過一個0歐姆電阻接地，這樣U6100開啟時默認處在工作模式。EXT_RET_IN是U6100的復位信號，其拉低時進行復位，我們這里通過DM365的GPIO口來進行控制。
