· 基板翹曲裂紋對策

· 熱沖擊焊接裂紋對策

· 符合 AEC-Q200 標準

TDK 株式會社（社長：石黑 成直）發布將自 2016 年 12 月起開始量產和銷售的積層陶瓷電容器 C0G 特性的樹脂電極產品及帶金屬端子的迭容（Mega Cap）新系列產品。 作為防止基板翹曲裂紋、焊接裂紋對策上最后的有力手段，樹脂電極系列產品及帶金屬 端子的迭容產品被廣泛應用于汽車產業及重視產品可靠性的其他用途。對于 X5R、X7R、 X8R 特性等的高電容率系列，已做出量產對應，但尚未對 C0G 低電容率系列做出對應。 通過樹脂電極系列產品和帶金屬端子的迭容產品的推進，C0G 特性也將在更廣泛的領域 中得到應用。

C0G 幾乎不會因溫度變化而引起容量變化，也不會因直流偏置而引起容量下降，具 有非常優異的電氣特性。但另一方面，由于電容率較低，所以很難生產高靜電容量的電 容器。TDK 將擅長的電介質材料的微細化技術與薄層、多層化技術相結合，從而擴大了 額定電壓和靜電容量，實現了業界頂級的產品陣容。

電動汽車（EV）開始逐步普及。其中，完善充電設備等的基礎設施和延長續航距離 必不可少。可以說，完善基礎設施的典型標準之一就是非接觸式供電。為了在短時間內 高效率地進行大功率的非接觸式充電，要求在高耐電壓下布設高精度的諧振電路。TDK 的 C0G 特性樹脂電極產品或帶金屬端子的迭容產品的推出，同步實現了有效輸電和單元的小型化，進而滿足了車載裝置所要求的高可靠性。

此外，為了采用電動汽車的插電方式對車載充電器（OBC）進行有效充電，LLC 諧 振電路方式的采用有所增加，高精度的諧振 C0G 特性備受關注。除了擴大車載相關的用 途以外，對于要求具有高可靠性的各種電路、異種電容器置換為本產品也是有效的。

術語集

· 樹脂電極系列產品：通常產品中，端子電極層由銅（Cu）、鎳（Ni）、錫（Sn）這 3 層構成。樹 脂電極產品是在銅與鎳層之間夾有樹脂層的 4 層結構的端子電極。

· 帶金屬端子的迭容產品：MLCC 的端子電極兩端帶有金屬端子的一種結構。有 1 段和 2 段 積層。

· C0G 特性： -55～125℃的范圍內，只有 0.3%以內的容量變化量

主要用途

· 電動、插電式混合動力等非接觸式供電單元、車載充電器的 LLC 諧振電路

· 要求高可靠性的各種電路（時間常數電路、濾波電路、諧振電路、振蕩電路、緩沖電路）等

主要特點和優勢

樹脂電極系列產品由于端子電極層的應力吸收效果，對于防止基板翹曲裂紋、熱沖擊焊 接裂紋及振動具有極高的可靠性。 帶金屬端子的迭容產品由于金屬端子的應力吸收效果，對于防止基板翹曲裂紋、熱沖擊 焊接裂紋及振動具有超越樹脂電極產品的可靠性。此外，2 段積層可獲得 2 倍的靜電容量。

溫度特性

是 C0G（溫度范圍：-55°C~+125°C，溫度系數 0±30ppm/°C）

主要電氣特性

· 樹脂電極系列產品

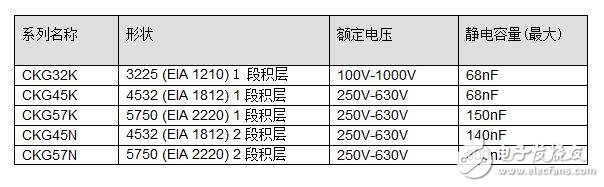

· 帶金屬端子的迭容產品

關于 TDK 公司

TDK 株式會社是一家領先的電子公司，總部位于日本東京。公司成立于 1935 年，主營鐵氧體，是一種用于電子和磁性產品的關鍵材料。TDK 的主要產品線包括 TDK 和愛普科斯（EPCOS）兩大品牌的各種被動電子元件、模塊和系統產品※；電源裝置、磁鐵等磁性應用產品以及能源裝置、閃存應用設備等。TDK 以成為電子元件的領先企業為目標，重點開展如信息和通信技術以及消費、汽車和工業電子市場領域。公司在亞洲、歐洲、北美洲和南美洲擁有設計、制造基地和銷售辦事處網絡。2016 年 3 月末，TDK 的銷售總額約為 1 萬 1500億日元，全球雇員 92，000 人。

※產品組合包括陶瓷、鋁電解電容器和薄膜電容器、鐵氧體和電感器、高頻元件如聲表面波濾波器（SAW）和模塊、壓電和保護元件以及傳感器。
