虛擬儀器技術在晶閘管電路測試中的應用:應用領域產品測試
挑戰如何組建一個低價位高效率的晶閘管電路測試系統為解決晶閘管裝置應用中的功率因數低和產生高次諧波兩個主要問題提供依據
應用方案以一臺PC機為基礎用LabVIEW軟件開發平臺提供的諧波分析函數Harmonic Analyzer和在LabVIEW平臺上開發的功率因數分析函數實現對晶閘管電路的功率因數各次諧波的幅值與頻率以及總諧波畸變率THD等全部參數同時測試并將測試分析結果顯示存儲
使用產品LabVIEWAT-MIO-16E-10
介紹隨著工業技術的進步晶閘管整流裝置容量日益增大因其控制特性靈敏可靠使用壽命長容易維護等優點在工業生產各個領域中為企業裝備現代化發揮了重大作用但是晶閘管電路造成的電網功率因數降低和產生高次諧波等不利影響也在一定程度上限制了它的應用要改進這兩個方面的性能必須首先擁有高精度高效率的測試手段為最終解決問題提供可靠的依據利用虛擬儀器技術進行晶閘管電路功率因數和諧波測試與傳統的測試儀器相比其開發效率智能化程度性能價格比可靠性及可操作性可維護性等方面都具有明顯的優勢
基于虛擬儀器的晶閘管測試系統簡介
被測試對象是晶閘管控制的照明系統這個系統通過改變晶閘管的導通角降低負載的電壓和功率達到控制照度的目的但是系統的輸出不是正弦波諧波分量較大功率因數也較低因此要求在晶閘管導通角連續變化的情況下進行電壓波形電流波形功率因數和諧波測試通過分析比較測試結果最終得出一組優化的照度功率因數和諧波參數

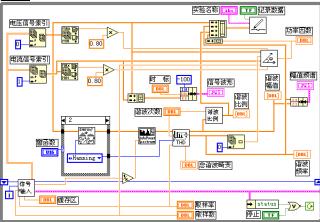

如果使用傳統儀器完成以上測試任務需要用示波器功率因數表諧波儀和記錄儀等多臺儀器分別測試和記錄各項參數整個測試系統需要投資大約10萬元完成全部測試任務估計需要15天時間測試的精度與穩定性也難以保證應用虛擬儀器技術構建的晶閘管電路測試系統充分利用了現有的技術資源以一臺普通計算機為基礎用LabVIEW平臺上開發的晶閘管測試軟件實現對全部參數同時測試將測試分析結果顯示存盤僅用2天時間就完成了全部數百組參數測試得到滿意的效果.
