隨著現代信息技術的飛速發展，分布式溫度測量控制系統在工業、農業及人們的日常生活中扮演了一個越來越重要的角色。因此，對溫度采集控制系統的設計與研究就具有十分重要的意義。
　　系統總體設計方案
　　TMS320F2812是TI公司推出的150MHz高速處理能力的高精度定點數字信號控制器。本設計采用TMS320F2812作為數據處理與控制單元，以Maxim公司的單線數字溫度計DS28EA00為基礎，通過DSP控制溫度傳感器順序采集各個測量點的溫度，經處理送LED顯示并暫存到外擴RAM中，當滿足特定的要求時，將數據存儲到U盤或SD卡以便于以后分析處理。溫度采集記錄儀的硬件電路主要包含6個部分：DS28EA00溫度測量模塊、USB接口模塊、SD卡接口模塊、外擴RAM模塊、LED顯示模塊和TMS320F2812數字信號處理模塊，系統總體框圖如圖1所示。
　　

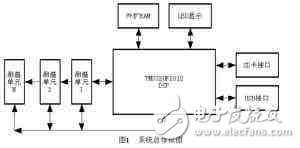

　　圖1 系統總體框圖
　　系統硬件設計
　　1 DS28EA00溫度測量模塊
　?、?溫度傳感器選型
　　實際環境復雜多變，通常要求溫度傳感器能夠與DSP可靠地通信，易與供電及布線，并能明確區分出溫度數據與溫度傳感器位置的對應關系，因此溫度傳感器的選型十分關鍵。傳統的模擬溫度傳感測量系統測量精度低、布線復雜、易受干擾，而新型單片數字式溫度傳感器測量精度高、抗干擾能力強，應用范圍越來越廣。
　　DS28EA00是業界首款具有鏈路功能的1-Wire數字溫度傳感器，具有9位（0.5℃）～12位（1/16℃）分辨率，且?guī)в锌捎捎脩?a target='_blank' class='arckwlink_none'>編程設置的非易失（NV）性溫度上、下限報警觸發點，報警搜索命令能夠快速確定溫度超出設定范圍的器件。每個DS28EA00都具有工廠預先刻度的唯一64位序列號，只需一根數據線和地線就可通過1-Wire協議完成串行傳輸數據，支持 15.3kb/s的標準通信速率和125kb/s（最大值）的高速通信速率。經改進的1-Wire接口具有滯回和干擾濾波特性功能，使得DS28EA00能夠在大的1-Wire網絡中可靠工作。并且，與其他1-Wire溫度計不同，DS28EA00具有兩個額外的引腳用以執行順序檢測功能。該特性允許用戶將器件在鏈路中的物理位置與序列號對應，如用來測量貯存塔不同高度處的溫度。DS28EA00的供電和數據通信都是借助這條1-Wire線完成的。
　　DS28EA00內部包括三個主要數據部分：（1）64位序列號，（2）64位暫存器，（3）報警和配置寄存器。所有1-Wire系統都有一個重要的基本特性：每個從機都有一個唯一、不能更改（ROM）的64位、工廠激光刻制序列號（ID），這個序列號永遠不會與另一個器件重復。1-Wire ROM Function Control（1-Wire ROM功能控制）單元處理ROM功能命令，允許器件可以工作在一個多點網絡環境中。Device Function Control（器件功能控制）單元用于實現對器件的特定操作和控制，如實現讀/寫、溫度轉換、設置順序檢測的鏈路狀態。8bit CRC生成器在讀取溫度和寄存器數據時協助主機檢驗數據完整性。DSP通過GPIO口與DS28EA00的1-Wire（1線接口）總線接口相連進行通信
