資料介紹
高壓板功能:產生交流高電壓(一般為1000多V)點亮CCFL燈管,并提供穩定交流電流(2-8mA)維持燈管正常工作。 用途:所有依賴CCFL燈管發光的設備,如工業控制LCD顯示、平面燈顯示、便攜式液晶終端POS、移動DVD、數碼相框、超簿廣告箱、展示柜、工業控制設備等 現狀與前景:目前主要運用于液晶顯示屏的背光驅動,在中大尺寸的液晶屏背光方式中,仍占主導地位,但近幾年由于LED背光的導入,傳統的CCFL背光已在小尺寸顯示屏市場逐漸消失,隨著LED背光迅速發展,幾年后,我們?cè)?jīng)耳熟能詳?shù)摹案邏喊濉币矊⒙顺鰵v史舞臺。

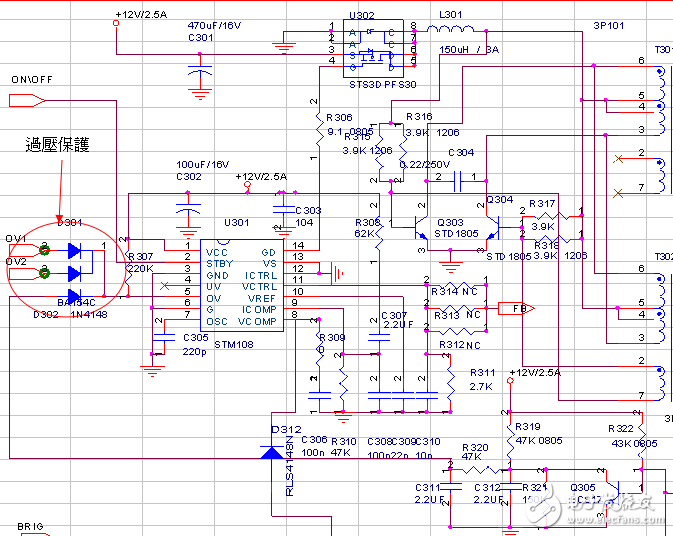

高壓電源板負責給LCD的燈管供電,它將直流低壓電源變換為高頻高壓電源以點亮燈管,屬于功率變換器件,易發熱,所以比較容易壞。有很多客戶的屏暗了,急得不得了,以為屏壞了,或是主機出了毛病,到處抓方問藥,殊不知就是一個小小的高壓板壞了!實際上,高壓板就是一個開關電源,只不過相對于普通的開關電源來說,它少了后級的整流濾波部分,而側重于高頻高壓的變換。它將主板上的低壓直流電(一般地是十幾V,或是5V)通過開關斬波變?yōu)楦哳l交變電流,然后通過高頻變壓器升壓,以達到點亮燈管的電壓。高壓板的電源和信號來自于主板,一般有這么幾根線與主板相連:電源V+,電源地G,開關信號S,亮度信號F(有的沒有)。當電腦開機后,電源供電,開關信號S啟動開關振蕩電路,開關管進行工作,變壓器進行電壓提升,點亮燈管。可見,高壓板上的易壞器件就是這么幾個:振蕩電路、開關管、變壓器。但在維修過程中,我們發現很多屏暗現象并不是由于高壓板本身引起的,有的是由于與主板的連線損壞,有的是主板本身壞,不能給高壓板供電。
