發視頻ADuM5230原文資料數據手冊PDF免費下載(隔離式半橋柵極驅動器)
2017-10-27 |
rar |
0.47 MB |
次下載 |
免費
資料介紹

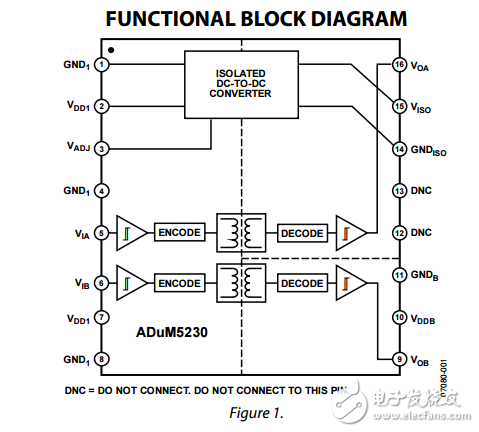

ADuM5230是一款隔離式半橋柵極驅動器，采用ADI公司的iCoupler?技術提供獨立的隔離高端和低端輸出。此款隔離器件結合了CMOS和微變壓器技術，并集成DC/DC轉換器來提供隔離高端電源。這樣便能消除與外部電源配置相關的成本、空間和性能困難，比如自舉電路。該高端隔離電源不僅可向ADuM5230高端輸出供電，還可向配合ADuM5230使用的任何外部緩沖電路供電。
與采用高壓電平轉換方法的柵極驅動器相比，ADuM5230的輸入與各輸出之間具有真電氣隔離優勢。相對于輸入，各路輸出的工作電壓最高可達±700 VP，因而支持低端切換至負電壓。高端與低端之間的差分電壓最高可達700 VP。
