      降壓啟動控制線路（按鈕/接觸器控制星型/三角形）

      2017-09-09 | rar | 0.1 MB | 次下載 | 免費

      資料介紹

      按鈕、接觸器控制星型、三角形降壓起動控制線路

      常見的降壓啟動方式有：定子電路串電阻降壓啟動、自耦變壓器降壓啟動、Y-△降壓啟動、延邊三角形降壓啟動。
      Y-△降壓啟動包括由按鈕、接觸器手動控制的Y-△降壓啟動控制和由時間繼電器自動控制的Y-△降壓啟動控制線路。

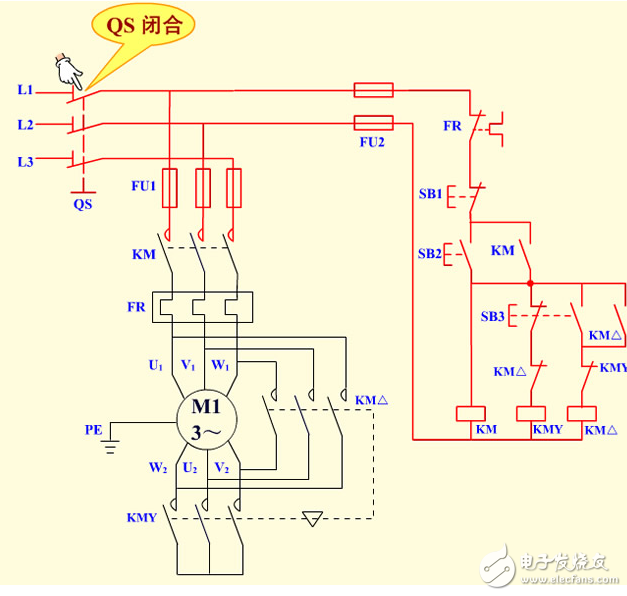

      1、電路原理圖
      ?降壓啟動控制線路（按鈕/接觸器控制星型/三角形）
      2、電路組成
      本電路由電源隔離開關?QS；熔斷器?FU1、FU2；交流接觸器?KM、KMY、KM△；熱繼電器?FR；啟動按鈕SB2；停機按鈕?SB1?及電動機?M?組成。
      3、技術要求
      按下?SB2，電動機定子繞組接成?Y?形，降壓啟動，啟動完成后按下SB3電動機定子繞組接成?△?形，電動機全壓運行。
      4、工作原理
      （1）合上?QS，電源引入。
      ?降壓啟動控制線路（按鈕/接觸器控制星型/三角形）
      （2）電動機Y?形接法降壓啟動
      按下?SB2→KM?線圈得電→
      →KM主觸頭閉合→電動機?M接成Y降壓啟動
      →KM自鎖觸頭閉合自鎖→
      →KMY線圈得電→KMY主觸點閉合→KMY動斷觸點斷開→實現互鎖
      ?
      （3）電動機 △ 形接法全壓運行
      當電動機轉速上升并接近額定值時
      按下?SB3→
      →SB3?常閉觸頭先斷開→KMY?線圈失電→KMY主觸頭分?jǐn)?，解?Y?形連接（KMY?互鎖觸點閉合）。?
      →SB3?常開觸頭后閉合→KM△ 線圈得電→
      →電動機?M?定子繞組接成?△?全壓運行。
      →KM△ 動斷觸頭斷開→實現互鎖。
      →KM△ 動合觸點閉合→實現自鎖。
      ?
      （4）停止
      按下?SB1?電動機停止運行。
      （5）停止使用時，斷開電源開關?QS。
      5、按鈕、接觸器控制?Y-△?降壓啟動控制線路的缺點
      操作者必須在電動機起動結束后，按下全壓運行按鈕，才可進行工作。若忘記按下全壓運行按鈕而進行工作，將會燒毀電動機。解決的辦法利用時間繼電器進行自動控制。
      ?
