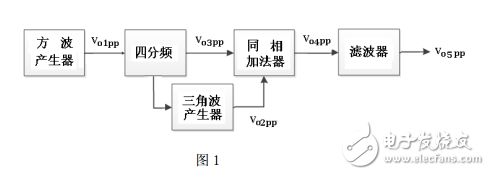

復合信號發生器 使用題目指定的綜合測評板上的兩片 READ2302G（雙運放）和一片 HD74LS74 芯片設計制作一個復合信號發生器。給出方案設計、詳細電路圖和現場自測數據波形（一律手寫、3 個同學簽字、注明綜合測試板編號），與綜合測試板一同上交。設計制作要求如圖 1 所示。設計制作一個方波產生器輸出方波，將方波產生器輸出的方波四分頻后再與三角波同相疊加輸出一個復合信號，再經濾波器后輸出一個正弦波信號。

　　1. 方波產生器輸出信號參數要求：Vo1pp=3V±5%，f=20kHz±100Hz，輸出電阻 Ro=600 歐姆，波形無明顯失真； 2. 四分頻方波輸出信號參數要求：V03pp=1V±5%，f=5kHz±100Hz，輸出電阻 Ro=600 歐姆，波形無明顯失真； 3. 三角波產生器輸出信號參數要求：Vo2pp=1V±5%，f=5kHz±100Hz，輸出電阻 Ro=600 歐姆，波形無明顯失真； 4. 同相加法器輸出復合信號參數要求：Vo4pp=2V±5%，f=5kHz±100Hz，輸出電阻 Ro=600 歐姆，波形無明顯失真； 5. 濾波器輸出正弦波信號參數要求：Vo5pp=3V±5%，f=5kHz±100Hz，輸出 2 電阻 Ro=600 歐姆，波形無明顯失真； 6. 每個模塊的輸出的負載電阻為 600 歐姆，應標示清楚、置于明顯位置，便于檢查。 7. 給出方案設計、詳細電路圖和現場自測數據波形（一律手寫、3 個同學簽字、注明綜合測試板編號），與綜合測試板一同上交。 8、電源只能選用+5V 單電源，由穩壓電源供給。不得使用額外電源。 9、要求預留方波 Vo1pp、四分頻后方波 Vo3pp、三角波 Vo2pp、同相加法器輸出復合信號 Vo4pp、濾波器輸出正弦波 Vo5pp 和+5V 單電源的測試端子。注意：不能外加 READ2302G 和 HD74LS74 芯片，不能使用除綜合測評板上的芯片以外的其它任何器件或芯片，不允許參賽隊更換綜合測評板。
