利用PFM提高低負載下開關DC/DC穩壓器的工作效率

　　開關直流電壓轉換器（“穩壓器”）之所以受歡迎，是因為它們在寬電壓輸入范圍內效率很高。電壓調節是由脈沖寬度調制（PWM）決定的，它能快速調節調節器內部MOSFET（或同步裝置中的MOSFET）。這種技術通常運行良好，但在低負載效率下迅速脫落，這可以縮短便攜式產品中的電池壽命，特別是那些在待機模式下花費大量時間的產品。

　　在低負載情況下，硅供應商采用多種方法來提高開關穩壓器的效率，包括軟開關和非連續導通模式。最近，脈沖頻率調制（PFM），PWM的變化，已經加入了這個列表。

　　本文對PFM進行了仔細的研究，并比較了該技術與在整個負載范圍內使用PWM的設備相比，如何在低功耗下提高效率。

　　PWM voltage regulator control

　　A simple and inexpensive way to regulate battery voltage in a portable electronic device is to use a linear regulator or low-dropout regulator （LDO）。 Unfortunately， when the input voltage is much higher than the output， efficiency is poor and power is dissipated as heat （see the TechZone article “Understanding the Advantages and Disadvantages of Linear Regulators”）。 Higher efficiency， at the expense of cost and component size， is achieved using a switching regulator that combines rapidly-switching MOSFETs and energy storage in an inductor’s magnetic field.

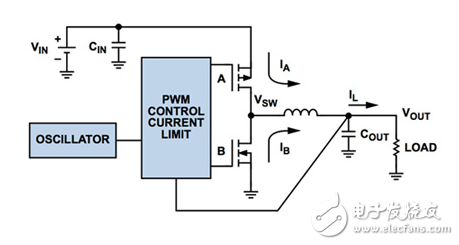

　　In contemporary “l(fā)ow-low power” switching regulators， PWM is the primary operating mode. Figure 1 shows a synchronous step-down （“buck”） converter using PWM control.
