將電感器集成到電源模塊中的設計折衷

　　模塊化的DC/DC轉換器（“調節器”）非常流行。將電源所需的所有元件集成到一個包中，節省了空間，簡化了電路設計（如果與從頭安裝的設備相比有額外的成本）?？吹?a href='http://www.brongaenegriffin.com/tags/te/' target='_blank' class='arckwlink_none'>techzonesm文章”完成電源模塊為基礎的解決方案，電感的作用。”）

　　作為第一區第（“直流/直流電壓調節器：如何選擇之間的離散和模塊化設計”）在這一系列討論，電感證明棘手的擠包。它是由一些開拓性的供應商完成的。然而，如果真的是這樣的話，使用分立電感器的模塊將迅速下降，但銷售仍然保持健康。這是因?yàn)?，事?shí)上，集成電感器引入了一個折衷方案。

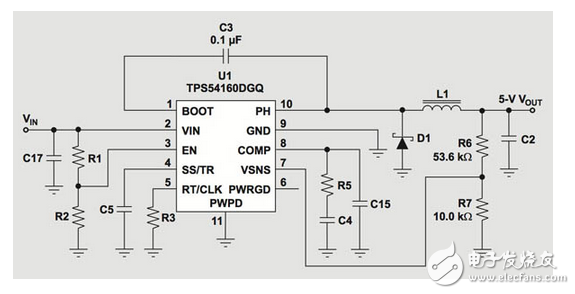

　　本文基于前面的介紹，描述了這種設計權衡，增加了開關頻率，允許使用較小的電感器，但以效率為代價，使用德克薩斯儀器中的示例參考電路。

　　Upping the frequency

　　The inductor plays an important role in a switching regulator and its performance is largely determined by its size （see the previous article， “The Inductor’s Role in Completing a Power Module-Based Solution，” for more detailed information）。 Unfortunately， inductors tend to be bulky， for example， of the order of 400 to 750 mm3 for a switching regulator used in a mobile device.

　　The trick the semiconductor vendors have used to shrink the inductor， such that it can be shoehorned into the module， is to increase the switching frequency. It turns out that the inductor value （inductance） required for a given switching regulator is inversely proportional to switching frequency for equal peak-to-peak ripple current.
