?　1 MPC860
　　MPC860PowerQUICC是當今比較流行、性能相當優越的單片集成嵌入式微處理器。它內部集成了微處理器和一些控制領域的常用外圍組件，特別適用于互聯網絡和數據通信。PowerQUICC可以稱為MC68360在網絡和數據通信領域的新一代產品，各方面性能包括適應性、擴展能力和集成度等獲得了較大提高。MPC860PowerQUICC通信處理器可根據用戶不同的要求提供2~4個串行通信控制器、不同規格的指令和數據緩存，各種級別的網絡協議支持。該產品專為寬帶接入設備如路由器、接入集線器、LAN/WAN交換機、PBX系統和STM網關等設計。

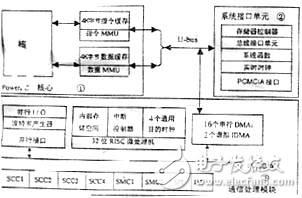

　　圖1是MPC860結構圖。它包括三個主要模塊：PowerPC核心、系統接口單元（SIU）、通信處理模塊（CPM）。
　　
　　PowerPC是主要的處理機單元，通常稱為EmbeddedPowerPC核心（或EPPC）。它包括數據和指令的緩存和存儲器管理單元MMU　，在40MHZ時鐘時為50MIPS 指令速度。
　　第二個主要的模塊為系統接口單元（SIU）。主要包括：總線監視器、假中斷監視器 、軟件看門狗、中斷定時器和實時時鐘（RTC）、復位控制器、不占用內部開銷的片內總線仲裁、JTAG1149.1測試口。它的一個主要功能是提供內部總線和外部總線的接口。
　　第三個主要模塊為通信處理機模塊（CPM）。主要包括：RISC控制器、所有串行通道口支持連續接收和發送模式、5K字節雙口RAM、16個串行DMA （SDMA）通道、三個平行I/O寄存器、四個波特率獨立的發生器（可以連接到任意一個SCC和SMC，并允許運行中改變，支持自動波特率）、四個串行通信控制器（SCC）（支持以太網、HDLC/SDLC、HDLC總線）、兩個串行管理控制器（SMC）（UART方式或透明傳輸）、一個串行外圍接口電路（SPI）（MC68302SCP的擴展，支持主從模式，支持同一總線上多主操作）、一個I2C（Inter-IntegratedCircuit）接口（支持主從模式，支持多主環境）。CPM在幾個不同的通信設備如SCC和SMC上發送、接收數據，所有的通信設備可以獨立工作。SCC和SMC也可以用于時分復用總線。
　　在圖1中，CPM模塊中有一個32位RISC微處理機。MPC860有兩個CPU：PowerPC和32位RISC。PowerPC執行高層代碼RISC處理實際通信的低層通信功能。由于CPM分擔了嵌入式PowerPC核的外圍工作任務，這種雙處理器體系結構功耗要低于傳統體系結構的處理器。兩個處理器主要是通過內部存儲空間相互配合工作。在存儲器區，每個處理器都可以設置控制位、讀狀態位。在圖1中，有16個串行DMA單元。每個通信設備都有一個發送DMA和接收DMA，32位RISC控制這16個串行DMA在通信設備和存儲器之間傳送數據。當MPC860接收數據時，串行DMA從通信設備接收數據并放入存儲器中；發送數據順序相反，串行DMA從存儲器中取數據，送到通信設備，串行DMA只服務CPM的RISC但是兩個虛擬IDMA可以為用戶DMA所用。
　　2 ADM系統
　　2.1系統概述
　　ADM即分插復用器，它是一個三端口設備，具有兩個SDH光接口（線性接口），通過另一端可以靈活地上/下路復用在STM信號中的低速率信號。ADM內部還具有時隙交換功能，允許兩個STM信號之間不同VC的互聯，并能方便地進行帶寬管理。在實際網絡中，根據ADM的結構特點，可靈活地用在網絡中不同的位置。在本系統中，主要任務是將155.52Mb/s的STM-1高速信號經光/電轉換，從幀結構恢復出低速的2.048Mb/s的E1信號，其逆過程正好相反。從理論上來說，將STM-1信號可以上下63路E1信號，為了系統的可維護性和美觀性，故采用4塊支路，每塊上下16路。
　　從圖2可以看出，分插復用器ADM是一種新型的網絡單元，是SDH中應用最廣、最富特色的設備。它將同步復用和數字交叉連接功能綜合于一體，具有靈活的分插任意支路信號的能力，在網絡設計上有很大的靈活性；采用同步復用方式和靈活的復用映射結構，可使高速信號一次直接分插出低速支路信號，即所謂的一步復用特性。ADM利用時隙交換實現寬帶管理，并且無需分接和終結整體信號，即可將各種G.703規定的接口信號PDH或STM-1信號SDH接入STM-M（M＞1）內作任何支路。
　　
　　群路：對接收信號進行光/電轉換，再生恢復出接收數據，同時將高速的信號轉變?yōu)椴⑿械男盘?，從中分離出接收段開銷SOH，并對指針進行解釋，提取VC-4POH，進入虛容器VC-4處理，恢復下行的VC-4凈負荷，同時提供FPGA（交叉疊加模塊）接口；反過來將需要上行的VC-4凈負荷插入VC-4通道開銷POH，經過AU-4指針調整，并插入段開銷SOH，經電/光轉化上線路，成為STM-1信號。
