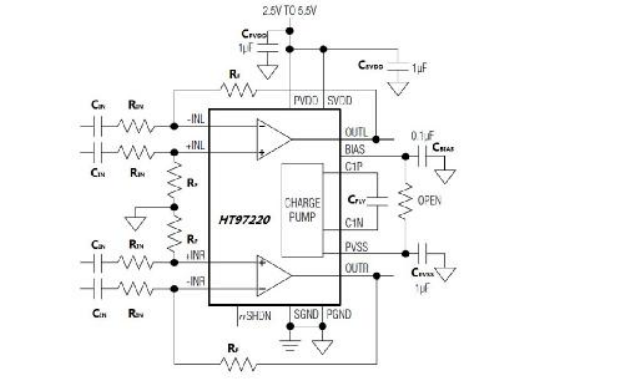

HT97220是一個差分輸入直接驅動線性驅動器/耳機放大器，它也可以驅動單端信號。它能夠用3VRMSinto1kQ的5V電源和2VRMS驅動線路水平負載從3.3V電源變成6002負載。耳機負載可以用12V電源驅動125MW到3252。IC通過外部電阻器提供外部設置的增益（或者需要預訂的內部固定的6dB增益）。外部設置節點也可以用來配置機頂盒應用程序的過濾器。集成電路在整個音頻帶寬上具有特殊的THD+N。
兩個版本的IC可以選擇不同的轉彎時間（toN）。耳機應用的版本在5.5ms左右，而用于機頂盒應用的版本需要預訂，具有130mstoN。片上電荷泵反轉電源輸入，產生負軌。放大器的輸出級在正輸入電源和電荷泵的輸出之間工作。雙極電源偏置了周圍的輸出，消除了對大的，引入失真的輸出耦合電容器的需要。IC關閉和啟動沒有點擊流行噪聲。
該集成電路可在3mmx3mm，16引腳QFN-PP，并規定在延長的-40*C至+85C溫度。
