11.2.4 典型的集成ADC芯片

為了滿足多種需要，目前國內外各半導體器件生產廠家設計并生產出了多種多樣的ADC芯片。僅美國AD公司的ADC產品就有幾十個系列、近百種型號之多。從性能上講，它們有的精度高、速度快，有的則價格低廉。從功能上講，有的不僅具有A/D轉換的基本功能，還包括內部放大器和三態輸出鎖存器；有的甚至還包括多路開關、采樣保持器等，已發展為一個單片的小型數據采集系統。

盡管ADC芯片的品種、型號很多，其內部功能強弱、轉換速度快慢、轉換精度高低有很大差別，但從用戶最關心的外特性看，無論哪種芯片，都必不可少地要包括以下四種基本信號引腳端：模擬信號輸入端（單極性或雙極性）；數字量輸出端（并行或串行）；轉換啟動信號輸入端；轉換結束信號輸出端。除此之外，各種不同型號的芯片可能還會有一些其他各不相同的控制信號端。選用ADC芯片時，除了必須考慮各種技術要求外，通常還需了解芯片以下兩方面的特性。

（1）數字輸出的方式是否有可控三態輸出。有可控三態輸出的ADC芯片允許輸出線與微機系統的數據總線直接相連，并在轉換結束后利用讀數信號選通三態門，將轉換結果送上總線。沒有可控三態輸出（包括內部根本沒有輸出三態門和雖有三態門、但外部不可控兩種情況）的ADC芯片則不允許數據輸出線與系統的數據總線直接相連，而必須通過I/O接口與MPU交換信息。

（2）啟動轉換的控制方式是脈沖控制式還是電平控制式。對脈沖啟動轉換的ADC芯片，只要在其啟動轉換引腳上施加一個寬度符合芯片要求的脈沖信號，就能啟動轉換并自動完成。一般能和MPU配套使用的芯片，MPU的I/O寫脈沖都能滿足ADC芯片對啟動脈沖的要求。對電平啟動轉換的ADC芯片，在轉換過程中啟動信號必須保持規定的電平不變，否則，如中途撤消規定的電平，就會停止轉換而可能得到錯誤的結果。為此，必須用D觸發器或可編程并行I/O接口芯片的某一位來鎖存這個電平，或用單穩等電路來對啟動信號進行定時變換。

具有上述兩種數字輸出方式和兩種啟動轉換控制方式的ADC芯片都不少，在實際使用芯片時要特別注意看清芯片說明。下面介紹兩種常用芯片的性能和使用方法。

1. ADC 0808/0809

ADC 0808和ADC 0809除精度略有差別外（前者精度為8位、后者精度為7位），其余各方面完全相同。它們都是CMOS器件，不僅包括一個8位的逐次逼近型的ADC部分，而且還提供一個8通道的模擬多路開關和通道尋址邏輯，因而有理由把它作為簡單的“數據采集系統”。利用它可直接輸入8個單端的模擬信號分時進行A/D轉換，在多點巡回檢測和過程控制、運動控制中應用十分廣泛。

1） 主要技術指標和特性

（1）分辨率： 8位。

（2）總的不可調誤差： ADC0808為±LSB，ADC 0809為±1LSB。

（3）轉換時間： 取決于芯片時鐘頻率，如CLK=500kHz時，TCONV=128μs。

（4）單一電源： +5V。

（5）模擬輸入電壓范圍： 單極性0～5V；雙極性±5V，±10V（需外加一定電路）。

（6）具有可控三態輸出緩存器。

（7）啟動轉換控制為脈沖式（正脈沖），上升沿使所有內部寄存器清零，下降沿使A/D轉換開始。

（8）使用時不需進行零點和滿刻度調節。

2） 內部結構和外部引腳

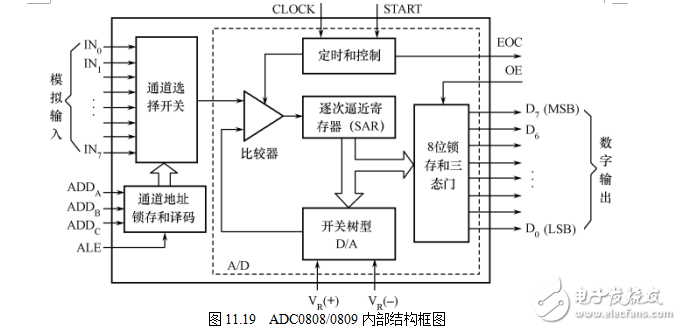

ADC0808/0809的內部結構和外部引腳分別如圖11.19和圖11.20所示。內部各部分的作用和工作原理在內部結構圖中已一目了然，在此就不再贅述，下面僅對各引腳定義分述如下：
