描述

這是一款自動晶體管測試儀，用于識別各種分立半導體（晶體管 NPN、PNP、MOSFET 等）的引出線和特性。它還在評估電阻器、電容器、電感器等...原始項目是用 C 和 AVR 匯編代碼混合編寫的，適用于 AVR gcc 工具 AVR Studio。

我的目標是將它移植到 Arduino Web Editor中，從而極大地簡化龐大的可配置軟件的處理，從而可以立即編輯、驗證和上傳到 Arduino UNO 板，而無需安裝任何 AVR 工具套件或使用 Linux 操作系統.

大多數Arduino UNO 入門套件包含必要的組件（UNO R3 板、1602 LCD、按鈕、面包板、跳線、電阻器）。

這個項目也使 Arduino 開源，開放硬件理念看起來更好，因為以前從晶體管測試器原始項目提供的 Arduino UNO 和 MEGA 2560 的 .Hex 文件并沒有使 Arduino 處于良好的狀態（提供的 UNO 版本沒有 LCD，僅串行監視器）。

最后但并非最不重要的是，與原始 TransistorTester 相比，此 Arduino 版本 ArduTester V1.13幾乎沒有性能或準確性損失！

ArduTester V1.13 如何使用？

連接組件以測試任何 TP1、TP2、TP3（組件可以是晶體管 NPN、PNP、FET、電阻器、電容器、二極管、LED 等等。）

警告：只測試您之前放電過的電容器！

然后按下 TEST 按鈕并在 2 X 16 LCD 上讀取測試結果。

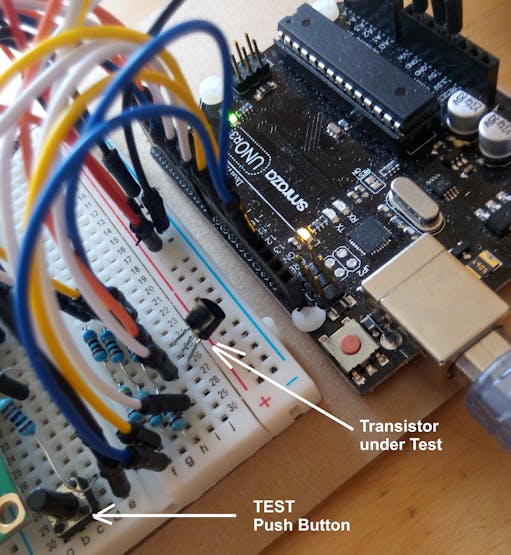

晶體管測試示例

?

?

再次按下 TEST 以獲得更多參數或新的測試。

測試完成后長按 TEST 會提供菜單選擇：再次按 TEST 滾動菜單選擇，然后長按 TEST 選擇特定功能。

下面有更多菜單功能好東西......

f 發生器（TP 2 處的可選頻率方波輸出）（測試引腳 2）

10 位 PWM （在 TP 2 輸出可選擇占空比的頻率）

如果您在菜單中迷路了，請按 Arduino UNO 重置鍵。
