描述

Intel Galileo 板默認在 Linux 操作系統上運行，但我們也可以使用 micro SD 卡使其在功能更強大的 Linux 或 Windows 版本上運行。Windows 對于小于 9 英寸的屏幕是免費的，因此許可不是問題。您可以在 Galileo 板上免費使用它作為 Linux。這里還出現了一個問題，即為什么要為物聯網使用 Windows 操作系統。原因可能如下：

1. 熟悉的操作系統。
2. 使用 Visual Studio 的易于使用的工具和強大的開發環境，可讓您調試代碼。
3. 訪問在 Windows 上運行的許多庫。
4. 通常所有 Arduino 擴展板都是兼容的，包括 Grove base 擴展板。
5. 您是 Windows 迷。

對于本文，我使用的是 Intel Galileo gen2 開發板。如果您有 Gen1 板，則整個過程是相同的。有很多支持的板，其他 Windows 操作系統支持的板如下：

• 樹莓派 2
• MinnowBoard MAX
• 英特爾伽利略

讓我們看看如何在我們的小板上開始使用 Windows。

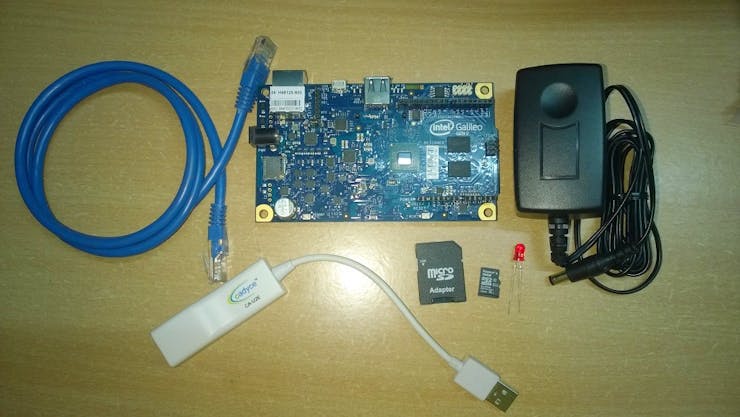

硬件：

• 英特爾伽利略主板。
• 伽利略電源。
• 以太網電纜
• 以太網轉 USB 適配器
• 微型 SD 卡（16 GB 或更多）
• 微型 SD 卡讀卡器
• LED

?

?

軟件：

• 視覺工作室 2013

  目前，英特爾 Galileo 支持的 IDE 是 Visual Studio 2013 Express、Professional、Premium 或 Ultimate。當前不支持 Visual Studio 2015。如果您沒有 Visual Studio 2013，則可以從以下位置下載它：Visual Studio 下載。

設置您的電腦

1. 在您的計算機上安裝 telnet。Telnet 提供對遠程主機上命令行界面的訪問。使用 telnet 我們將遠程訪問我們的板。

   在您的 PC 上，轉到“控制面板”，然后“程序和功能”，選擇“打開或關閉 Windows 功能”。Windows 功能窗口將打開。勾選“ Telnet 客戶端”。單擊確定并重新啟動計算機。

   ?



   ?
   ?



   ?

   ?

2. 安裝WindowsDeveloperProgramforIoT.msi。您需要使用 Microsoft 帳戶在 Connect Windows Developer Program for IoT 上注冊。

   ?

3. 運行此文件后，您將在計算機中看到兩個主要變化。

   它將安裝一個名為 Galileo Watcher 的實用程序，它將幫助您訪問您的電路板，并且在 Visual Studio 中，新項目中將有一個名為“Galileo Wiring App”的物聯網模板。

   ?

更新開發板上的固件

軟件包：

• 下載適用于 Galileo 的 Microsoft Windows
• 下載應用-BootMedia.cmd

在目錄的根目錄中創建一個新文件夾并將其命名為“galileo”并將這兩個下載的文件放入其中。我將它們放在 C:\ 驅動器中，因?yàn)檫@樣更容易訪問。我的 SD 卡位于 D:\ 驅動器中。
不明確的

將您的 micro SD 卡連接到您的 PC，并使用 Fat32 文件系統對其進行格式化。如果有任何數據，Windows 映像創建將失敗。讓我們?yōu)?Galileo 創建一個可引導的 Windows 映像：

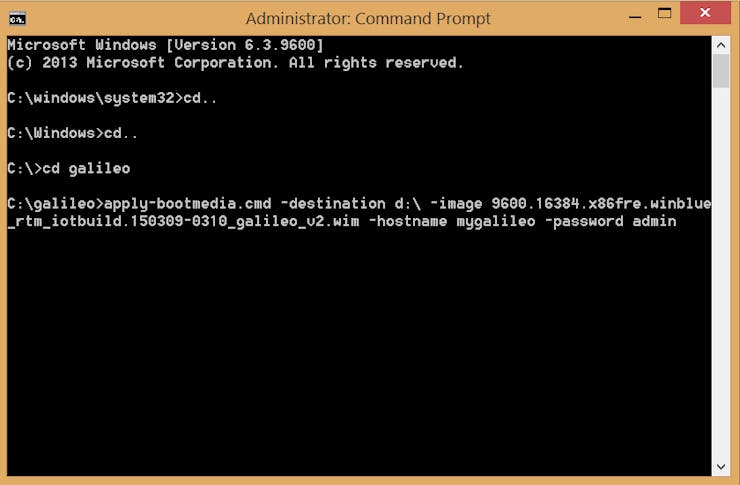

1. 轉到命令提示符，右鍵單擊并選擇“以管理員身份運行”。
2. 導航到“galileo”文件夾（保存下載文件的位置）。
3. 類型 ：

   {包含目錄的文件}apply-bootmedia.cmd -destination {YourSDCardDrive} -image {.wimFile downloaded above} -hostname mygalileo -password admin

例如在我們的例子中：

C:\galileo>apply-bootmedia.cmd -destination d:\ -image 9600.16384.x86fre.winblue_rtm_iotbuild.150309-0310_galileo_v2.wim -hostname mygalileo -password admin

?

?

?

?

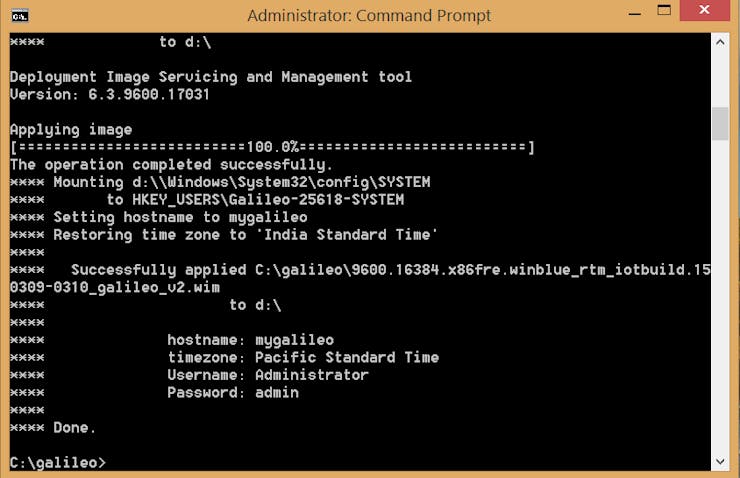

在這里，我們使用 apply-bootmedia.cmd 在安裝 SD 卡的目標驅動器上創建映像。您無需輸入整個圖像名稱，只需輸入“–image”并按 Tab 鍵，命令提示符將為您完成。您必須為您的 Windows 管理員帳戶傳遞更多參數“主機名”和“密碼”。強烈建議使用“mygalileo”作為主機名，使用“admin”作為密碼。除非你沒有正當理由堅持這一點。IoT 的 Visual Studio 模板使用“mygalileo”作為默認主機名，如果您在此處更改它，請確保在 Visual Studio 調試配置中更改它。安裝過程將開始，這將需要一些時間。在應用圖像之前，它會暫停一分鐘，給它一些時間。整個過程大約需要 10 分鐘。

?

?

?

可啟動映像準備就緒后，您可以將其安裝到 SD 卡插槽中的英特爾 Galileo 主板。將開發板連接到電源，Galieo gen1 和 gen2 開發板使用不同的電源。如果您使用的是 Gen2 板，則使用 12 伏電源，使用 Gen1 時使用 5 伏電源。

1. 將網絡電纜的一端連接到英特爾伽利略。
2. 將網絡電纜的另一端連接到計算機的以太網端口，或者如果您沒有可用的以太網端口，則可以使用以太網-USB 適配器。
3. 為您的電路板供電。
4. Galileo 將從 Windows 操作系統的 SD 卡映像啟動。在此過程中，SD 卡指示燈將開始閃爍。當指示燈穩定下來時，它將完成啟動，此過程可能需要大約 2 分鐘。
   ?



   ?

   ?

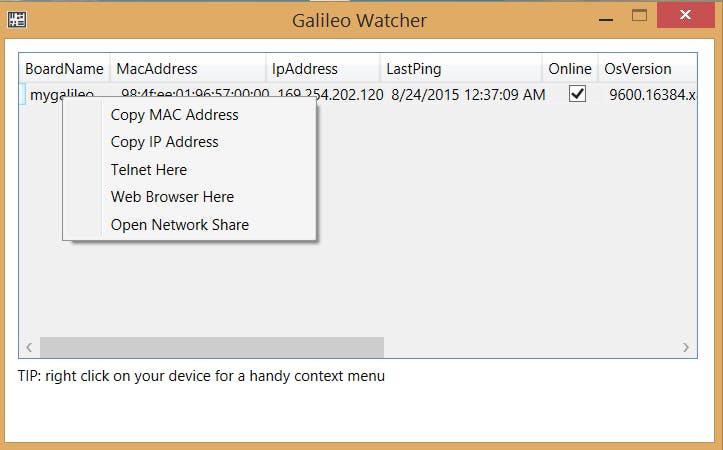

伽利略守望者

現在您可以運行 Galileo Watcher 實用程序。“Galileo Watcher”將自動檢測您的電路板。如果沒有，則確保它具有使用防火墻的網絡訪問權限。該實用程序?qū)@示有關您的開發板的一些信息，例如其 MAC 地址和 IP 地址。它還有一個復選框來顯示您的 Galileo 是否已連接。當您右鍵單擊板時，它將打開一個方便的上下文菜單，您可以使用它復制 MAC 和 IP 地址或遠程連接到您的 Galileo。

?

?

在這里遠程登錄

它將啟動與董事會的遠程登錄會話。您將能夠獲得針對您的 Galileo 的遠程命令提示符。它會詢問用戶名和密碼

?

網絡瀏覽器在這里

MinWin 上運行著一個網絡服務器，你可以看到一個任務列表，你的板子上運行的進程，文件列表和內存統計。它就像伽利略的任務管理器。您只需打開網絡瀏覽器并輸入http:// 即可。

?

?

打開網絡共享：

Galileo 上的 Windows 有 ac$ 份額。您將獲得一個遠程文件系統。連接參數如下：
用戶名：mygalileo\Administrator
密碼：admin

?

您可以在文件資源管理器中鍵入\\mygalileo\c$以打開網絡共享。

如果它無法識別用戶名，那么您可以使用 IP 地址。

?

當我們?cè)O(shè)置電子板時，我們首先通過運行使 LED 閃爍的程序來測試它。這與運行你的 Hello world 程序是一樣的。因此，讓我們?cè)?Galileo 上編寫適用于 Windows 的 Hello World 應用程序。

1. 將 LED 連接到引腳 13。它們具有極性，這意味著我們需要以正確的順序連接它們。區分LED陰極和陽極的方法有很多種，我們可以通過多種方式仔細觀察LED來分辨。

   較長的引線將是陰極，較短的是陽極。

   當我們從頂部檢查 LED 時，我們會看到兩個金屬柱，兩者中較小的是陽極，較大的是陰極

2. 打開 Visual Studio 2013，依次轉到文件、新建和項目，在模板下轉到Visual C++，為 IoT 選擇Windows，然后單擊Galileo Wiring app。

   ?

   ?



   ?

   ?

3. 它基本上是一個 C++ 控制臺應用程序，它引用了 Galileo SDK 以允許它與 Arduino 方面的事物對話。在 Main.cpp 中的項目下，您將找到所有代碼。
4. 它是默認的 Blink Sketch。該草圖看起來與 Arduino 中的草圖幾乎相似，唯一的區別是將輸出寫入 stdOut 和調試器的 Log 方法。
   ?



   ?

   ?

5. 通過單擊“遠程 Windows 調試器”或按 F5 來運行您的程序。對于第一次連接嘗試，它將提示輸入憑據。

   用戶名：mygalileo\Administrator
   密碼：admin

   現在您將看到 LED 閃爍，因此您已成功在 Windows on Galileo 上部署了您的第一個應用程序。

   ?

?
