所以這是 Seeed 的Grove - Raspberry Pi 的電源帽，它可以通過使用 3.7V 鋰離子或 LiPo 電池為使用 5V 運行的 Raspberry Pi 供電。

該模塊將 3.7V 升壓為穩定的過濾無噪聲 5V 輸出，使 Raspberry pi 正常工作而不會出現任何故障，它還具有熱關機和當電池太接近其低放電電壓時斷電等功能。

該模塊中使用了Seeed Studio Grove 系統，但由于它不是傳感器板，因此它被用于為該模塊添加電池并通過剩余的兩條電線分配電源。兩條線用于電池連接，另外兩條線用于 5V 輸出和充電輸入。

1 / 2

有了這個模塊，我們可以直接從單個或集體鋰電池為任何版本的 Raspberry Pi 供電。我們甚至可以通過使用此模塊作為電源來準備手持項目，而這正是我打算使用此設置做的事情。

至于其功能，它提供低切和高切保護，甚至還提供帶熱關斷的短路保護。它還具有電池容量級別的指示設置，這非常方便，因?yàn)槲覀兛梢酝ㄟ^(guò)它監控電池。

1 / 4

這個Hat可以加在Raspberry Pi的5V和GND口上，然后我們就可以根據板子下方標示的Battery Connection，將Lithium Cell的正極和負極加到CON4 Wire Harness上。

1 / 2

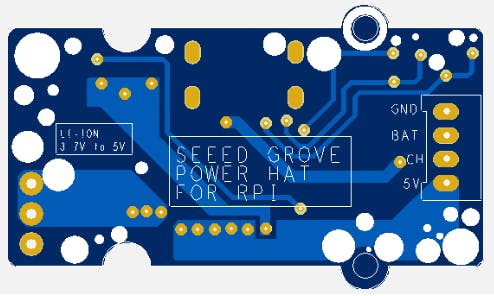

至于這個模塊的拓?fù)浣Y(jié)構，所有的元件都是按照IP5306 Datasheet的布局指南來放置的，輸入端和輸出端的電容都靠近IC，還有一個導熱墊用于IC的散熱。

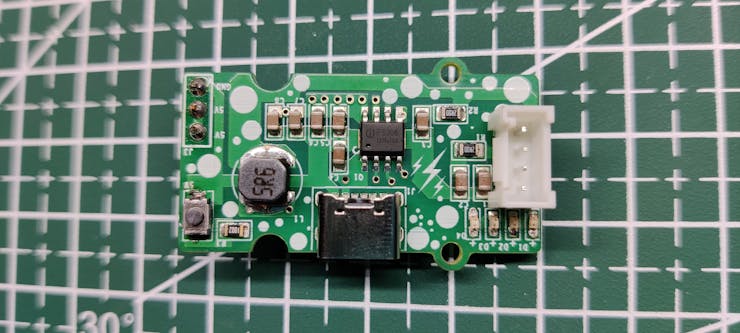

有四個 0603 封裝 LED 顯示電池電量。

還添加了一個 C 型端口用于為鋰電池充電，此 C 型端口連接到 IC 的輸入端，有一個 CON3 接頭引腳用于將此模塊連接到 Raspberry Pi，其中兩個引腳具有 5V 輸出和第三個引腳是GND。

1 / 2

此 CON 3 引腳布局是根據 Raspberry Pi Header Pin 插座引腳排列制作的。

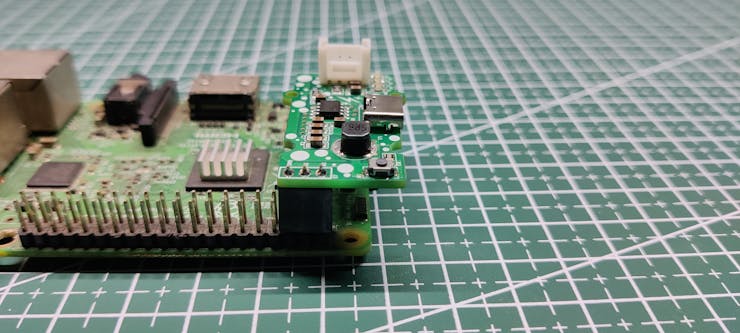

我們可以直接將此帽子添加到樹莓派 Header Pin 插座的 5V 和 GND Pin。

1 / 2

然后我們使用萬用表測量輸出電壓，該電壓為 5.1V，適用于運行任何 5V 設備，在我的例子中是 Raspberry Pi Model 3 B Plus。

該模塊使用 IP5306 IC，它是 SoC 封裝中的全集成多功能電源管理。

它具有內部升壓轉換器設置以及適當?shù)?a target='_blank' class='arckwlink_none'>鋰離子電池充電管理設置，該設置具有低放電和高充電切斷功能，這是使用鋰離子電池時必不可少的功能。

鋰離子電池如果過度充電是危險的，所以我們通常使用 BMS 模塊在連接到任何充電源時切斷其電壓，IP5306 具有此功能，這意味著我們不必為其附加任何電池保護設置。

此外，我們還獲得了電池狀態 LED 指示功能。

它可以將任何電池的電壓從 2.8V ~ 3.7V 提升到 5V 2A。

我們首先使用壓接工具將 CON4 線束的前兩根電線與鋰電池連接起來。我們讓兩根電線閑置，因?yàn)樗鼈冇糜跒?IN 和 5V Out 充電。GND 與電池的負極端子共用。
至于鋰電池類型，我們可以在此設置中使用 18650 或 Lipo 電池，它應該是 3.7V 鋰電池，高截止電壓為 4.2V，低截止電壓約為 2.5V。
