描述

另請參閱使用 MM6D、MM7D、MM8D和MM9A設備構建的迷你農場控制系統！

一、硬件

一、技術數據

• 供電電壓：230V交流
• 輔助電壓：12V DC
• 電源電流：最大。15 A（帶負載）
• 機械尺寸：300 x 220 x 120 mm
• 防護等級：IP 55
• 覆蓋層質量：termoplast (ABS)
• 通訊方式：WLAN和串口
• 最新軟件版本：v0.3
• 管理：串行控制臺
• 用戶界面：網頁用戶界面

最大輸出負載：

• 狀態燈：12V DC 6W（Wickmann型保險絲保護）
• 燈泡輸出：230V AC 460W（有斷路器保護）
• 呼吸機輸出：230V AC 460W（有斷路器保護）
• 加熱器輸出：230V AC 2.3 kW（受斷路器保護）

2. 總體說明

該設備有四個 12V 直流輸入，由光耦合器和四個繼電器輸出分開。可以通過無線網絡和 HTTP 查詢或設置它們的狀態。電源輸出也可以手動切換。微控制器的持續運行由 3.7V 500mAh 鋰聚合物電池保證，報警傳感器由不可充電的 6F22 9V 電池提供。該設備是我不斷發展的站點控制系統的一部分。

3.單位外觀

a) 手冊和連接器

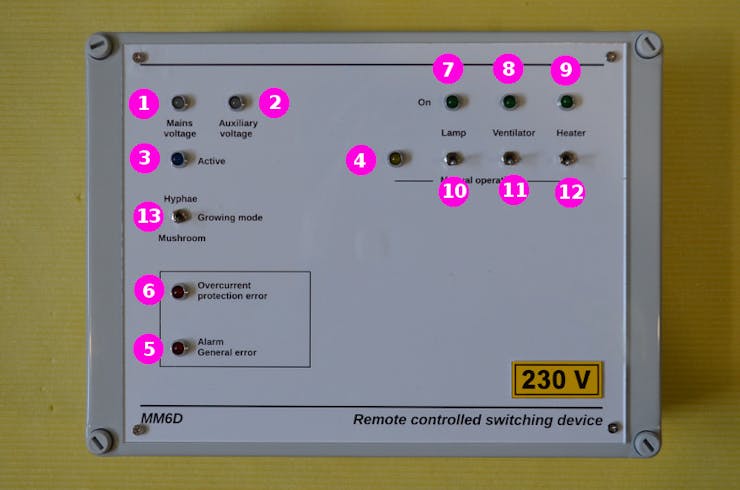

前面板

?

• 1：市電電壓信號燈（白色LED）
• 2：輔助電壓信號燈（白色LED）
• 3：活動信號燈（藍色LED）
• 4：手動模式信號燈（黃色LED）
• 5：報警/一般錯誤信號燈（紅色LED）
• 6：保護錯誤信號燈（紅色LED）
• 7：燈亮信號燈（綠色LED）
• 8：呼吸機開啟信號燈（綠色 LED）
• 9：加熱器開啟信號燈（綠色 LED）
• 10：燈具手動模式開關（SW1）
• 11：呼吸機手動模式開關（SW2）
• 12：加熱器手動模式開關（SW3）
• 13：運行模式開關（SW4）

b) 內部結構

內部結構

?

• 1：主板
• 2：顯示板
• 3：單片機的累加器（BT101）
• 4：報警輸入電池（BT201）
• 5：變形金剛
• 6：變壓器熔斷器（F4）
• 7：輔助電壓保險絲（F6）
• 8：外部狀態燈熔斷器（F5）
• 9：外部狀態燈繼電器（K4）
• 10：燈輸出繼電器（K1）
• 11：呼吸機輸出繼電器（K2）
• 12：加熱器輸出繼電器（K3）
• 13：燈輸出斷路器（F1）
• 14：呼吸機輸出斷路器（F2）
• 15：加熱器輸出斷路器（F3）
• 16：電源連接器 (P1-3)
• 17：控制臺連接器 (P18)
• 18：報警傳感器連接器（P13-14）
• 19：狀態燈連接器（P15-17）
• 20：燈連接器 (P4-6)
• 21：呼吸機連接器 (P7-9)
• 22：加熱器連接器 (P10-12)
• 23：安裝孔

4.原理圖和PCB圖

您可以從開發人員/制造商的網站下載接線圖作為完整文檔的一部分或單獨的 PDF、SVG 和 KiCAD 格式。生產所需的 Gerber 文件包含在軟件包中。

5.其他圖紙和文件

文檔包內容為 PDF 和 DXF 格式的鉆孔圖。

6. 使用條款

可以根據Creativ Commons 4.0 署名非商業 (CC-BY-NC-4.0) 許可修改和/或重新分發硬件文檔。

7. 可下載文檔

.tar.gz 格式壓縮文件中的完整硬件文檔可以從制造商的網站或Github 下載。

二。軟件

一、總體說明

程序的任務是操作硬件并與中央控制器通信。

該程序在串行控制臺和系統日志上顯示初始化步驟和錯誤消息。

收到 HTTP 請求時，會檢查客戶端的 IP 地址和用戶名參數。如果合適，讀取輸入或打開/關閉輸出。在 Web 界面上顯示結果之后。傳入請求由藍色活動 LED 閃爍指示。

2. 安裝

在安裝程序之前，您需要設置這些值：

// settings
const char* wifi_ssid = "";
const char* wifi_password = "";
const String uid = "";
const String allowedaddress = "";

使用 USB 數據線和 Arduino IDE 軟件將程序安裝到微控制器。在安裝過程之前，從庫目錄中解壓所需的庫或從 Github.com 克隆到 ~/Arduino/libraries/。安裝后，在串行控制臺上或使用網絡瀏覽器（使用測試頁文件夾中的 index.html）或使用MM6DTest命令行實用程序（在 FreeDOS 或 GNU/Linux 上）檢查控制器的操作。

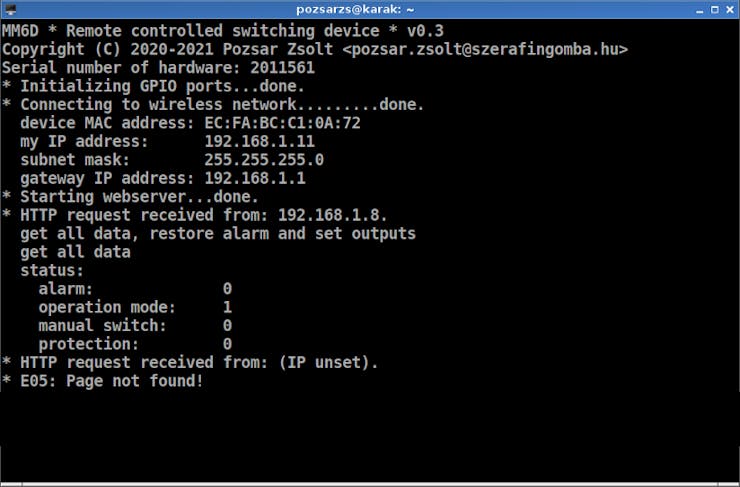

串行控制臺輸出

?

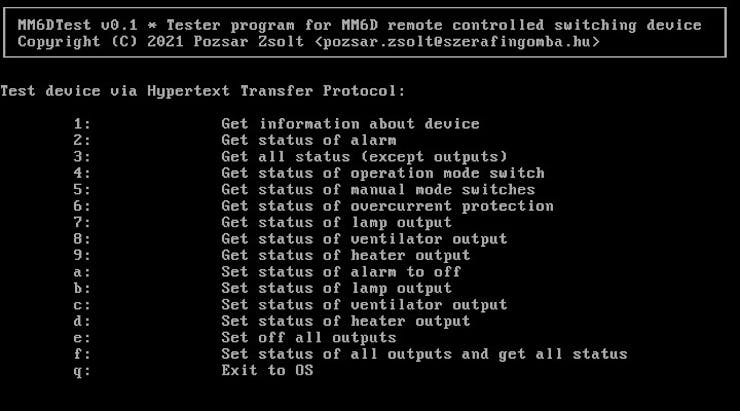

MM6D測試工具

?

4. 使用設備

該設備在安裝后自動工作，不需要人為干預。

可以使用MM6DRead應用程序查詢?cè)O(shè)備檢測到的狀態、所有其他數據和系統日志。

?

?

?

?

1 / 2 ? MM6DRead 應用程序 - 狀態頁面

?

該設備設計為由另一臺設備控制。查詢和設置是通過 http 使用純文本格式的數據進行的，但是供人類閱讀的頁面是 HTML 格式的（例如起始頁、摘要頁）。可以使用以下鏈接：

HTML 頁面：

http://ip_地址...

• /：幫助頁面
• /summary?uid=abcdef:狀態概要

純文本數據：

http://ip_地址...

• /log?uid=abcdef:系統日志
• /版本：設備信息

警報

• /get/alarm?uid=abcdef:獲取報警狀態
• /set/alarm/off?uid=abcdef:禁用警報

獲取狀態

• /get/all?uid=abcdef:獲取所有狀態（輸出除外）
• /get/manualswitch?uid=abcdef:獲取手動操作的狀態。開關
• /get/operationmode?uid=abcdef:獲取操作模式切換狀態
• /get/protection?uid=abcdef:獲取過流保護狀態
• /get/heater?uid=abcdef:獲取加熱器輸出狀態
• /get/lamp?uid=abcdef:獲取燈輸出狀態
• /get/ventilator?uid=abcdef:獲取呼吸機輸出狀態

手術

• /operation?uid=abcdef&a=0&h=0&l=0&v=0：獲取所有狀態（輸出除外）并設置輸出狀態

手動操作

• /set/all/off?uid=abcdef:關閉所有輸出
• /set/heater/off?uid=abcdef:關閉加熱器輸出
• /set/heater/on?uid=abcdef:打開加熱器輸出
• /set/lamp/off?uid=abcdef:關閉燈輸出
• /set/lamp/on?uid=abcdef: 打開燈輸出
• /set/ventilator/off?uid=abcdef:關閉呼吸機輸出
• /set/ventilator/on?uid=abcdef:開啟呼吸機輸出

URL 中的參數：

• uid：用戶ID
• a:禁用警報 (0/1)
• h:關閉/打開加熱器輸出 (0/1)
• l：開關燈輸出（0/1）
• v：關閉/打開呼吸機輸出 (0/1)

5. 使用條款

該程序是免費軟件：您可以根據歐盟公共許可證 1.2 版的條款重新分發和/或修改它。

分發該程序是希望它有用，但不提供任何保證；甚至沒有針對特定用途的適銷性或適用性的默示保證。

6.可下載軟件包

該軟件包可以從制造商的網站 I n a.tar.gz 壓縮文件或從Github 下載。

?
