資料介紹
描述
概述:
當您仰望夜空時,是否想過為什么有些星星比其他星星更亮?

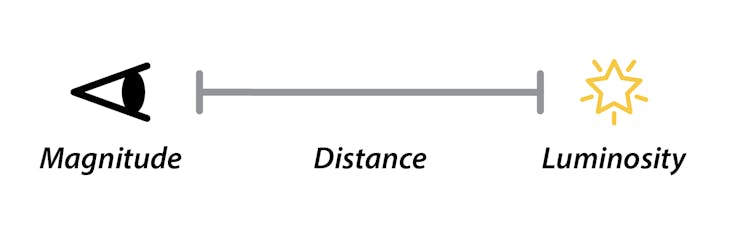

天文學家根據視星等來定義恒星亮度,視星等取決于:

建立模型:

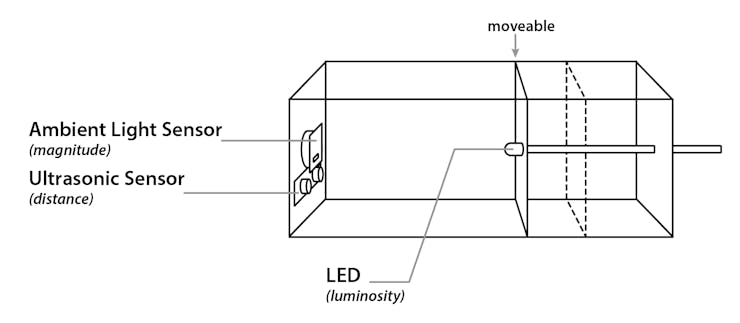

在這個模型中,一個 LED 代表一個單獨的“星星”,亮度和位置可以變化。在“地球”一側,有一個環境光傳感器獲取光照強度,還有一個超聲波傳感器檢測距離。該模型連接到微控制器,然后在 Mind+ 中可視化數據。

第 1 步:制作底座

第 2 步:制作滑塊并固定傳感器


活動 1.1:亮度-距離關系
當星星的光度固定時,我們可以通過輕輕移動 LED 并在 Mind+ 中同時看到數據可視化來研究星星的亮度如何隨距離變化。

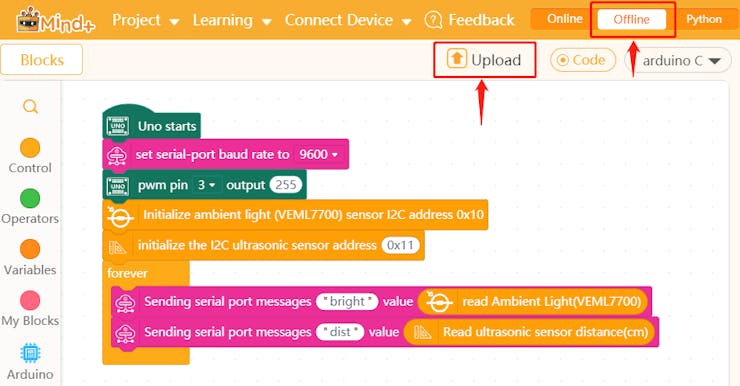

下載示例程序1并打開,切換到離線模式,將代碼上傳到您的微控制器(Arduino Uno)。在這個程序中,LED設置為最大亮度(255),不斷讀取傳感器數據并發送到串口。

切換到在線模式,我們可以在舞臺上可視化接收到的數據。

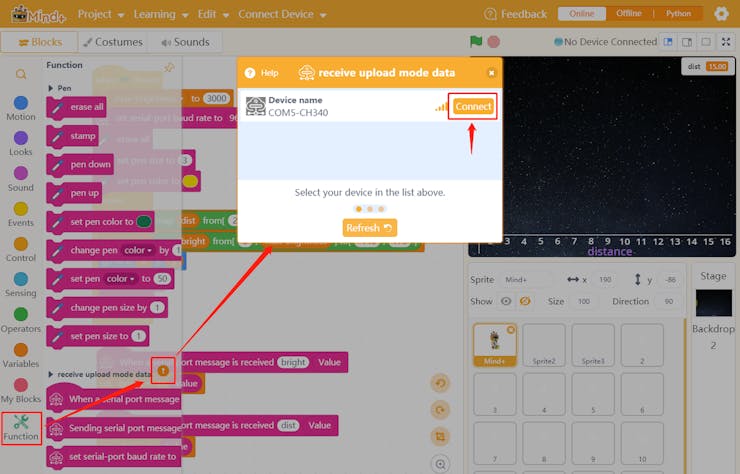

首先,連接設備開始接收上傳(離線)模式數據。

其次,點擊綠旗在舞臺上繪制數據。拉動或推動吸管以改變 LED 位置,這里我們將星距轉換為厘米,比例為 1 厘米 = 10 光年。
*請注意距離讀數在2cm以內會不穩定(超聲波測量范圍:2cm~500cm)

此程序默認設置最大亮度為 3000,但如果您發現由于光照條件不同導致圖形過大或過小,您可以根據環境光傳感器的實際最高讀數更改此值(當 LED 得到到最近的位置)。

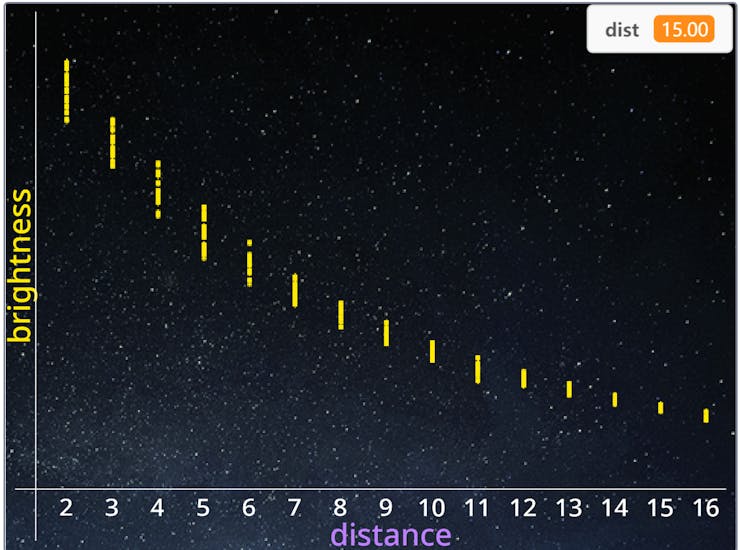

結果:

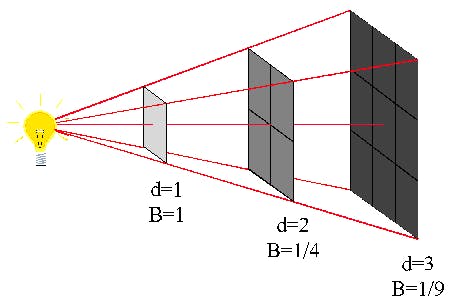

可以清楚地看到亮度隨著距離的增加而減小,圖形看起來更像曲線而不是直線,遵循平方反比定律:

因此,我們可以得出結論,恒星的亮度取決于它離我們的距離。
活動 1.2:北斗七星等
北斗七星是北方天空中最著名和最知名的星群之一。它由七顆星組成:Dubhe、Merak、Phecda、Megrez、Alioth、Mizar 和 Alkaid。讓我們來檢驗我們的假設,即它們看起來更亮或更暗是距離和光度的綜合結果。

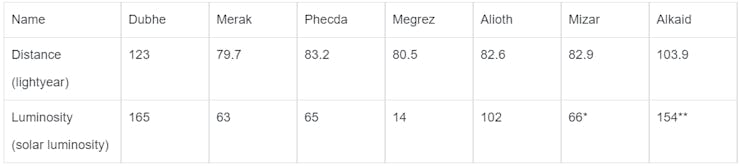

我們可以從互聯網上獲取給定恒星的基本參數:

一旦我們得到恒星的距離和光度數據,我們就可以用模型測量它們的相對星等。

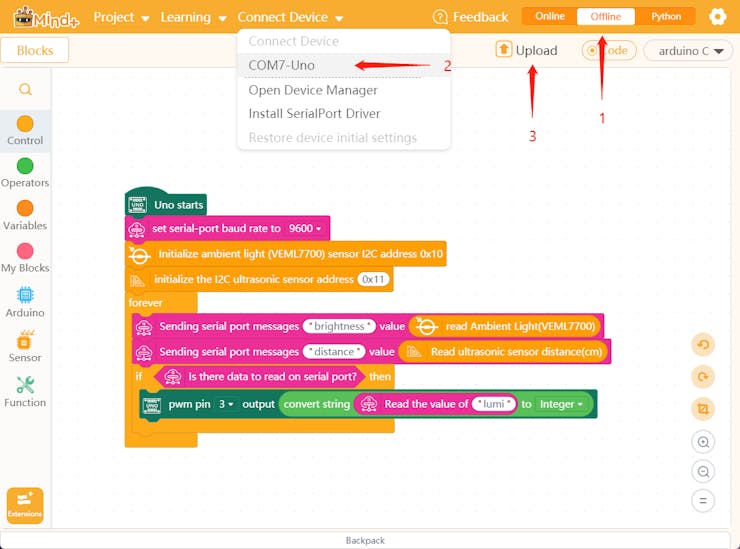

下載示例程序 2 并打開它,切換到離線模式,并將代碼上傳到您的微控制器(Arduino Uno)。在這個程序中,我們將從在線模式發送光度值來改變 LED 亮度。

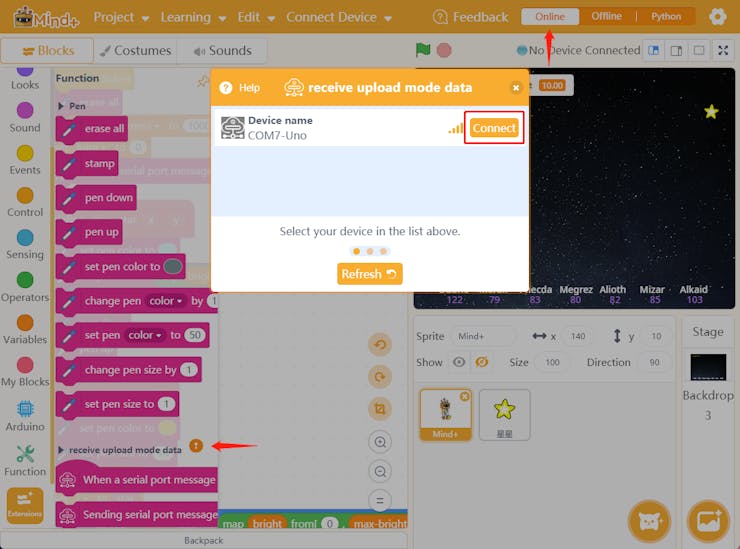

切換到在線模式,并連接設備開始接收上傳(離線)模式數據。您會看到帶有星星名稱和距離的舞臺,頂部的距離讀數表示當前 LED 位置。

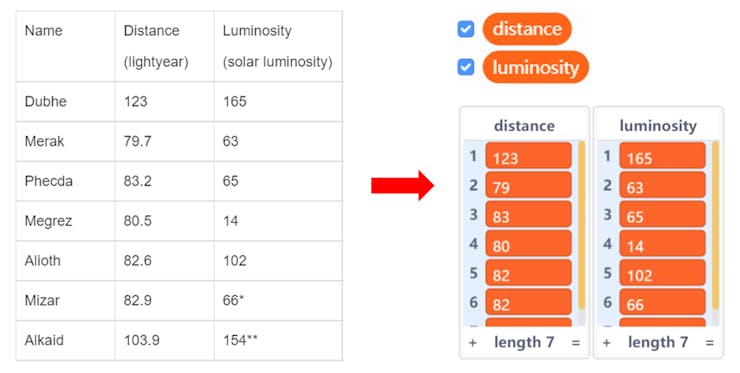

七顆星的距離和光度數據作為列表預先導入。

單獨測量每顆星:
現在您可以設置星距和光度數據并測量它們的星等。

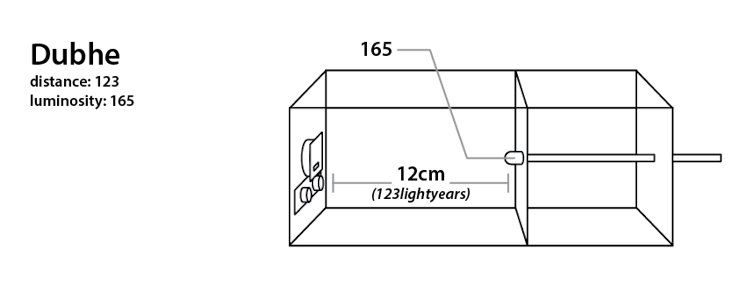

1) 移動 LED 使距離與星距/10 向下舍入相匹配(例如:Merak 79 - dist 7)。
2) 按鍵盤 1-7 設置光度并獲取每顆星的星等

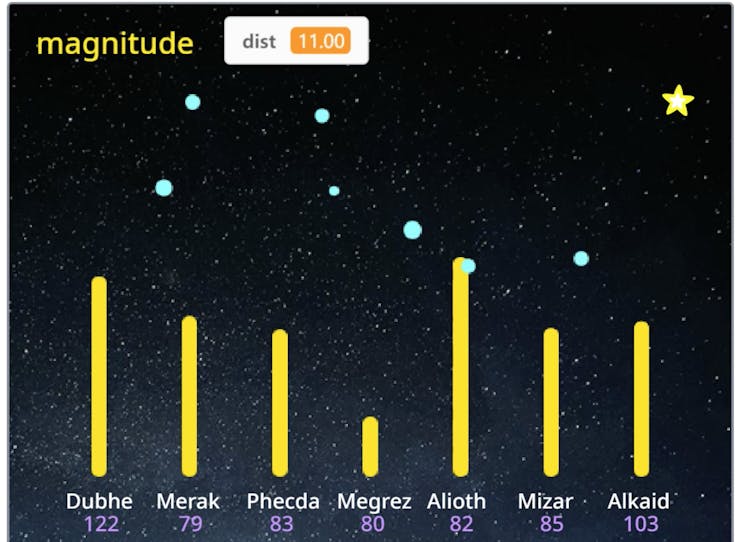

3)比較圖表
結果:

從圖中我們可以看出:Dubhe、Alioth和Alkaid是北斗七星中最亮的三顆星,Megrez是最不顯眼的一顆。這與天文觀測是一致的。
?
