描述

有沒有想過在不使用 Arduino 的analogWrite()函數的情況下在微芯片上啟用 PWM 有多難？

該項目?jī)H使用本機硬件功能在 ATtiny85 上重新創建 Arduino 的 Fade 示例。在無法訪問 Arduino 的語法糖化的情況下，我們需要重新創建 Arduino 的analogWrite()函數。在引擎蓋下，此功能通過在 ATtiny85 上設置必要的寄存器來啟用脈沖寬度調制 (PWM)。有關 PWM 如何工作的更多信息，請參閱這些精彩教程：

• 可再生能源創新：ATTiny85 上的快速 PWM
• 我是游牧民族：閣樓 PWM

您還需要 Atmel 的數據表來了解寄存器的命名方式以及它們控制的功能：

• Atmel 閣樓數據表

第 1 步：組裝電路

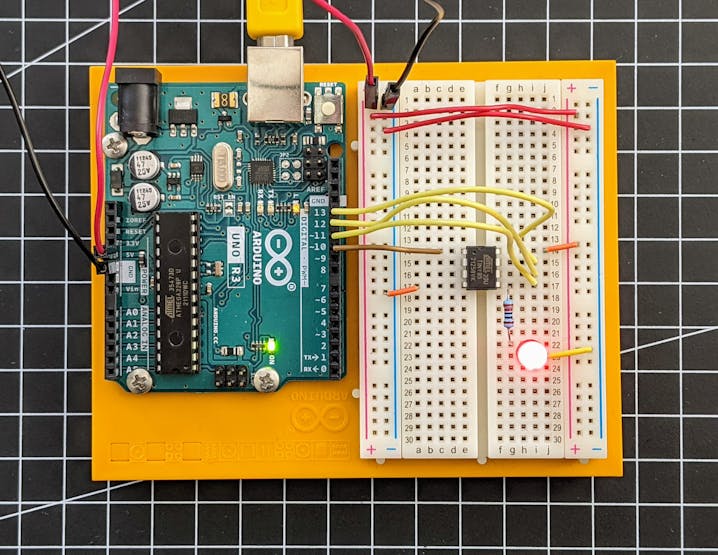

按照項目附帶的圖表組裝電路。它看起來應該類似于：

組裝電路

?

第 2 步：將您的 Arduino Uno 配置為充當程序員

我們不會將我們的程序上傳到 Arduino Uno，而是將其用作編程設備以將我們的代碼傳輸?shù)?ATtiny。要使任何 Arduino 硬件充當程序員，請打開 Arduino IDE 并選擇文件 > 示例 > ArduinoISP 。驗證我們的 Arduino Uno 在Tools > Board and Tools > Port中被正確選擇。打開示例草圖，選擇Sketch > Upload 。我們的 Arduino Uno 現在充當程序員。

接下來我們需要為 ATtiny 安裝核心，這樣我們就可以使用它的庫了。打開首選項并在其他 Board Manager URL下添加：

https://raw.githubusercontent.com/damellis/attiny/ide-1.6.x-boards-manager/package_damellis_attiny_index.json

重啟 Arduino IDE，點擊Tools > Board > Board Manager…并搜索 ATtiny。您應該找到David A. Mellis 的結果 attiny 。點擊Install將 ATtiny 的代碼添加到 Arduino IDE 中。

現在我們可以選擇我們的 ATTiny 作為上傳目標。在“工具”>“電路板”中選擇ATtiny85 ，在“工具”>“端口”下選擇 Arduino Uno。在工具 > 程序員下選擇 Arduino 作為 ISP。要將代碼上傳到我們的 ATtiny，請選擇Sketch > Upload Using Programmer 。打開此項目附帶的代碼并將其上傳到 ATtiny。幾秒鐘后，LED 應該開始閃爍，因?yàn)?ATtiny 開始執行程序代碼。如果拋出任何錯誤，通常是因?yàn)椴季€錯誤。仔細檢查所有內容，重新啟動 Arduino IDE 并再試一次。

第 3 步：讓我們編寫代碼

由于我們不想使用 Arduino 的任何內置功能，我們現在需要手動包含 avr-libc 庫。

#include
#include

接下來，我們需要在 ATtiny 上啟用脈沖寬度調制 (PWM)。PWM 允許我們像使用 analogWrite() 函數一樣控制輸出。幕后發生的事情是特殊寄存器中的某些位被設置為啟用 PWM：

int main()
{
  DDRB = 1 << DDB0;
  TCCR0A = 1 << COM0A1 | 1 << WGM01 | 1 << WGM00;
  TCCR0B = 1 << CS00;
}

第一個寄存器是數據方向寄存器端口 B ( DDRB )。這類似于“pinMode(0, OUTPUT)”，它設置引腳的數據方向。我們?cè)?DDBO（端口 B 引腳 0）位置啟用該位。接下來的兩個寄存器是定時器/計數器控制寄存器 A 和 B ( TCCR0A , TCCR0B) 。它們控制 PWM 定時器。我們正在啟用用于比較匹配輸出 A 模式（將 PWM 設置為非反相模式）的位和用于波形生成模式寄存器 0 和 1 的另外兩位。這將啟用快速 PWM。

我們?cè)O(shè)置的最后一位是在定時器/計數器控制寄存器 B 中：我們禁用 PWM 定時器的預分頻。現在我們不調用 analogWrite()（就像我們使用 Arduino 的函數時那樣），而是將輸出比較寄存器 A ( OCR0A ) 設置為所需的值：

OCR0A = value;

其余部分類似于 Arduino IDE 中的原始 Fade.ino 示例草圖。整個項目代碼如下所示：

/*
  Fade for ATtiny85 using only avr-libc
*/

#include
#include

int fadeAmount = 5;
int brightness = 0;

int main()
{
 DDRB = 1 << DDB0;
 TCCR0A = 1 << COM0A1 | 1 << WGM01 | 1 << WGM00;
 TCCR0B = 1 << CS00;
 while (1) {
   brightness = brightness + fadeAmount;
   if (brightness <= 0 || brightness >= 255) {
     fadeAmount = -fadeAmount;
   }
   OCR0A = brightness;
   _delay_ms(30);
 }
 return 0;
}

執照

這個項目是在麻省理工學院許可證下發布的。

?
