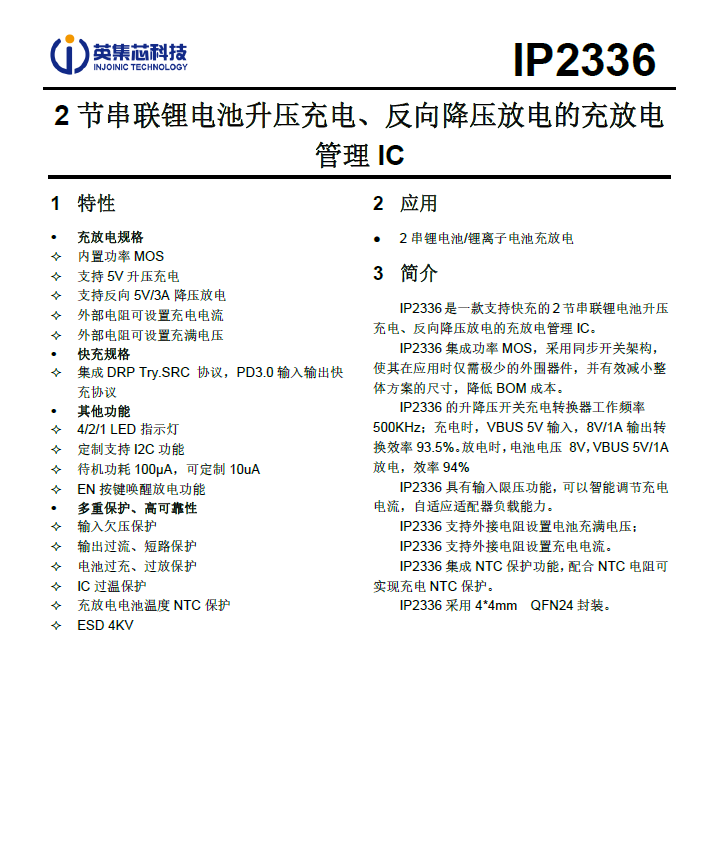

IP2336     2 節串聯鋰電池升壓充電、反向降壓放電的充放電管理 IC

簡介

IP2336是一款支持快充的2 節串聯鋰電池升壓充電、反向降壓放電的充放電管理 IC。

IP2336 集成功率 MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低 BOM 成本。

IP2336 的升降壓開關充電轉換器工作頻率500KHz；充電時，VBUS 5V 輸入，8V/1A 輸出轉換效率 93.5%。放電時，電池電壓 8V，VBUS 5V/1A放電，效率 94%

IP2336 具有輸入限壓功能，可以智能調節充電電流，自適應適配器負載能力。

IP2336 支持外接電阻設置電池充滿電壓； IP2336 支持外接電阻設置充電電流。 IP2336 集成 NTC 保護功能，配合 NTC 電阻可實現充電 NTC 保護。

IP2336 采用 4*4mm  QFN24 封裝。

特性

充放電規格

   內置功率 MOS

   支持 5V 升壓充電

   支持反向 5V/3A 降壓放電

   外部電阻可設置充電電流

   外部電阻可設置充滿電壓

快充規格

集成 DRP Try.SRC 協議，PD3.0 輸入輸出快充協議

其他功能

   4/2/1 LED 指示燈

   定制支持 I2C 功能

   待機功耗 100μA，可定制 10uA

   EN 按鍵喚醒放電功能

多重保護、高可靠性

   輸入欠壓保護

   輸出過流、短路保護

   電池過充、過放保護

   IC 過溫保護

   充放電電池溫度 NTC 保護

   ESD 4KV
