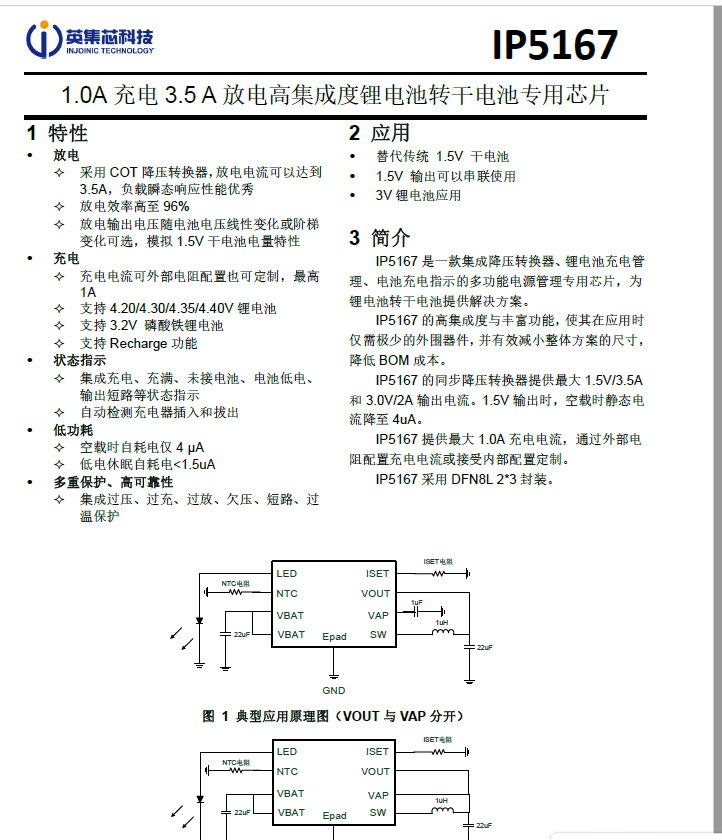

IP5167 1.0A 充電 3.5 A 放電高集成度鋰電池轉干電池專用芯片

簡介

IP5167 是一款集成降壓轉換器、鋰電池充電管理、電池充電指示的多功能電源管理專用芯片，為鋰電池轉干電池提供解決方案。

IP5167 的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM 成本。

IP5167 的同步降壓轉換器提供最大 1.5V/3.5A和 3.0V/2A 輸出電流。1.5V 輸出時，空載時靜態電流降至 4uA。

IP5167 提供最大1.0A 充電電流，通過外部電阻配置充電電流或接受內部配置定制。

IP5167 采用DFN8L 2*3 封裝。

特性

   放電

   采用COT 降壓轉換器，放電電流可以達到3.5A，負載瞬態響應性能優秀

   放電效率高至96%

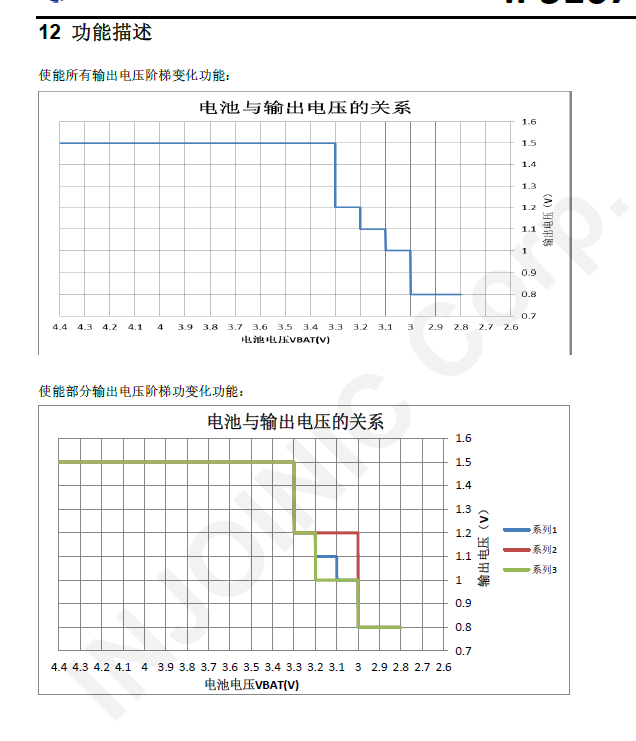

   放電輸出電壓隨電池電壓線性變化或階梯變化可選，模擬1.5V 干電池電量特性

   充電

   充電電流可外部電阻配置也可定制，最高1A

   支持4.20/4.30/4.35/4.40V 鋰電池

   支持3.2V 磷酸鐵鋰電池

   支持Recharge 功能

   狀態指示

   集成充電、充滿、未接電池、電池低電、輸出短路等狀態指示

   自動檢測充電器插入和拔出

   低功耗

   空載時自耗電僅4 μA

   低電休眠自耗電<1.5uA

   多重保護、高可靠性

   集成過壓、過充、過放、欠壓、短路、過溫保護

應用

   替代傳統 1.5V 干電池

   1.5V 輸出可以串聯使用

   3V 鋰電池應用
