英集芯IP2315是一款適用于藍牙音箱、POS 機、電動工具等充電方案的4.8A單節鋰電池同步降壓充電芯片，集成Type-C PD、華為FCP、三星AFC、MTK 等主流快充協議。支持5V至12V的輸入電壓，電池端最大充電電流達4.8A。VSET引腳可以設置4.2V到4.5V的電池電壓。支持小電流適配器自適應。提供I2C接口，方便配置和控制芯片參數。4kV ESD防護等級，有效抵御靜電干擾。內置功率MOS，減少外圍元件數量，簡化設計。采用QFN32封裝，節省PCB空間。

一、多協議快充支持：提升充電兼容性
IP2315集成Type-C PD、華為FCP、三星AFC、MTK PE+1.1/2.0等主流快充協議，支持5V至12V寬電壓輸入。在9V/2A輸入條件下，可實現3.7V/4.8A的電池端充電電流。測試數據顯示，其同步降壓轉換效率在5V輸入時約為94%，12V輸入時保持在93%左右。

應用實例：
藍牙音箱：5000mAh音箱采用IP2315后，充電時間有所縮短，充電過程中設備表面溫度有所降低。
POS機：支持邊充邊放功能，有助于維持手機掃碼模塊的持續供電。

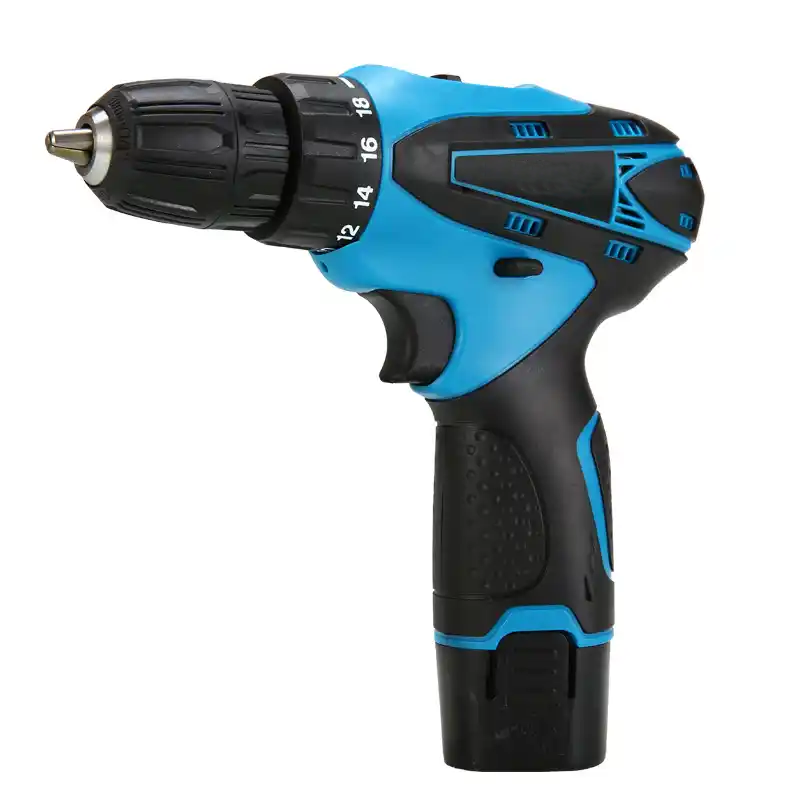

電動工具：20V鋰電鉆充電時間得到明顯改善。

二、多重安全防護：構建全面保護機制
IP2315通過硬件與軟件協同設計，建立了覆蓋充電過程的安全防護機制：
NTC溫度保護：監測電池溫度，在超過設定值時啟動降流機制。
輸入過壓保護：25V耐壓設計，有助于應對瞬態電壓沖擊。
輸出過流保護：6A閾值設置，有助于防止過充或短路情況。
IC過溫保護：130℃觸發溫度，配合軟啟動功能。
ESD防護：4kV靜電防護等級。

三、簡化外圍設計：優化系統成本

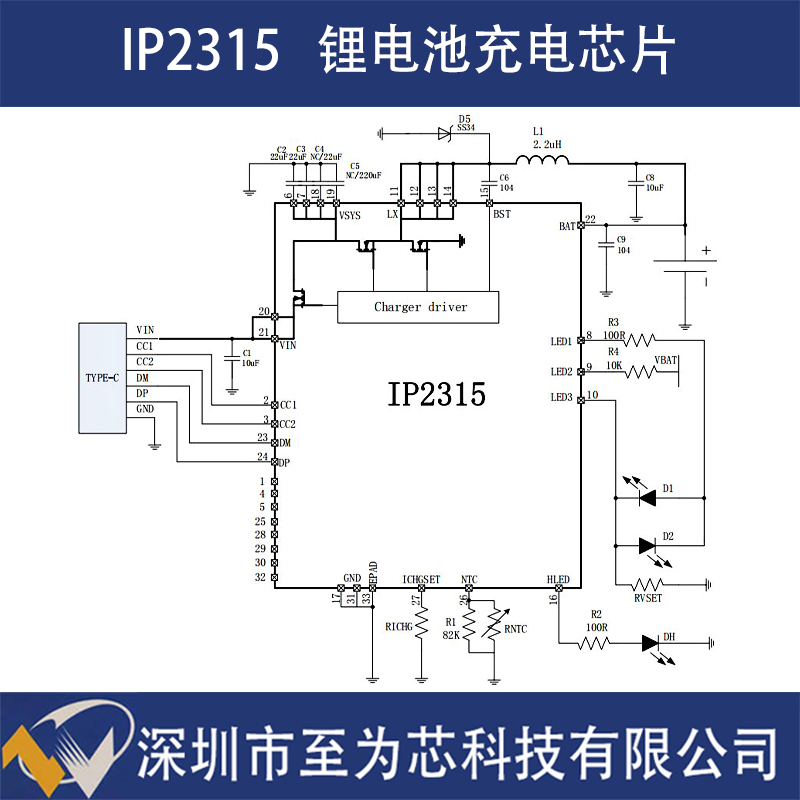

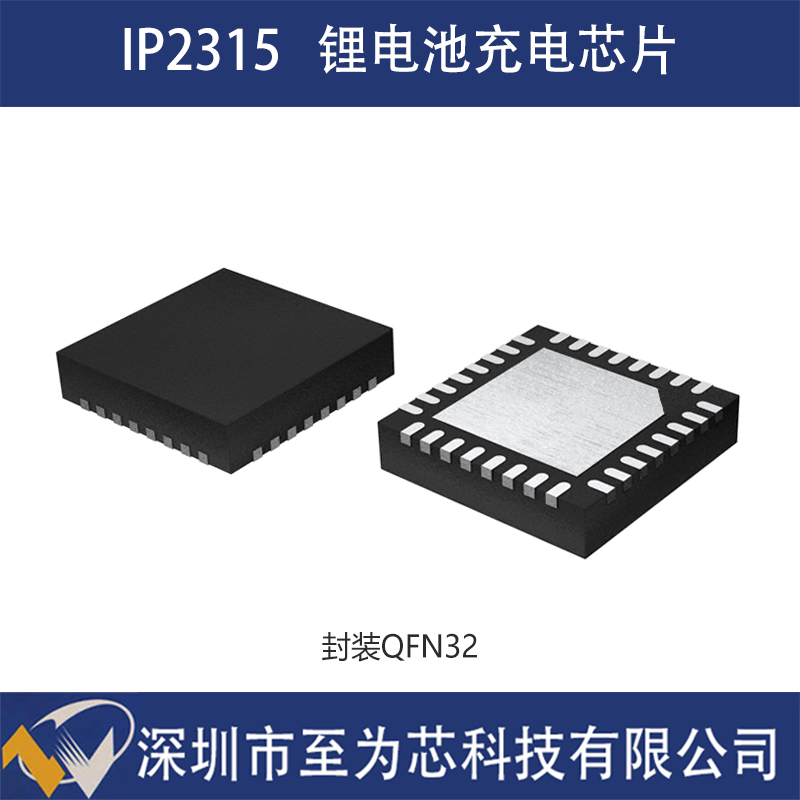

IP2315采用5mm×5mm QFN32封裝，集成功率MOS管和控制電路，外圍元件數量較少。其500kHz開關頻率允許使用1μH小尺寸電感。通過I2C接口，用戶可配置：
充電電壓：4.2V/4.35V/4.4V/4.5V可選。
充電電流：0.5A至4.8A可調。
LED指示：支持1-2顆LED顯示充電狀態。

開發特點：
英集芯提供的評估板和開發庫，有助于縮短開發周期。
某POS機廠商采用IP2315后，PCB面積有所減小，并通過了多家企業的認證。

四、自適應充電技術：提升適配器兼容性
IP2315采用自適應電流調節技術：
當檢測到5V/1A適配器時，可將充電電流從4.8A降至0.5A。
在充電過程中動態監測適配器輸出能力，調整充電參數。

應用價值：
有助于延長老舊設備使用時間。
滿足不同功率適配器的兼容性需求。

五、市場應用情況
IP2315已通過多家企業的認證，在多個領域得到應用。在電動工具領域，其快充方案有助于縮短充電時間。在智能穿戴領域，某品牌智能手表采用IP2315后，電池容量衰減情況有所改善。

結語
英集芯IP2315以"多協議兼容、安全防護、簡化設計"為主要特點，為單節鋰電池快充提供了新的技術選擇。其4.8A電流輸出、多重安全防護、優化成本等特性，使其適用于藍牙音箱、POS機、電動工具等設備。隨著5G物聯網設備的發展，IP2315有望為智能設備提供更好的充電支持。
