資料介紹
在數字電路和計算機系統中,需要具有記憶和存儲功能的邏輯部件,觸發器就是組成這類邏輯部件的基本單元。觸發器在某一時刻的輸出不僅和當時的輸入狀態有關,而且還與在此之前的電路狀態有關。即當輸入信號消失后,觸發器的狀態被記憶,直到再輸入信號后它的狀態才可能變化。
9.1.1 基本RS 觸發器
1.電路組成
將兩個與非門的輸入端與輸出端交叉耦合就組成一個基本RS觸發器。
2.邏輯功能

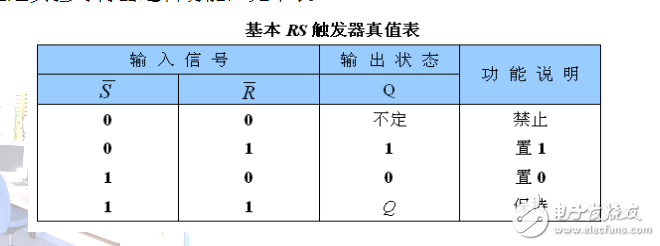

通過實驗可得出邏輯功能,見下表。
