在五花八門的無線電制作項目中，調頻發射機一直受到眾多愛好者的青睞，然而這方面的制作涉及到一些高頻技術，使得不少初學者在制作調試中被諸如停振、干擾、跑頻、失真等一系列故障搞得心煩意亂，乃至放棄。本文以手邊的"FT3S調頻發射機套件電路為例，詳細地向讀者介紹FM發射機的裝調經驗及常見故障的排除方法，希望對讀者略有幫助。

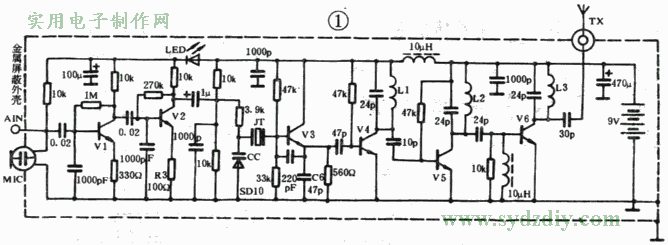

　　簡易型無線話筒是無線發射機的一個典型，雖然以其“一裝即成”的優點博得眾多讀者的歡心。然而電路中。引起的嚴重頻率飄移將會令我們難以忍受。圖1電路采用的晶體振蕩器有效地避免了“跑頻”這一致命弱點；倍頻放大器將工作頻率設置在普通收音機可接收的頻段上；同時多級高頻放大器把射頻功率提升到80mW水平以實現較遠距離的發射。

　　元器件選用
　　所有部件型號參數見圖1；1．微型色碼高頻電容為首選對象，并采用臥式安裝以減小引線電感造成的影響；2．JT選用標稱頻率為49.860MHz的泛音式晶體，對于不同的輸出功率要求，可根據實際情況選擇用其它頻點；3．L1、L2、L3為倍頻及高頻放大器諧振電感，建議選用Φ0.8mm鍍銀線在4.0mm骨架上繞制，匝數分別為5T、4T、5T；Vl、V2決定著高頻級的噪聲系數及增益，可選用β值在300左右的低噪管，如C945、C9014等；V3-V5要求β100-120間，fT＞500MHz，C1975、C9018等均可擇用。V6要求β＝100，fT＞800MHz，Pc＞500mW的高頻中功率管，如C2581、D40、C2053，對輸出功率要求不高時，還可將其省去。TX可選用拉桿天線或1.5m軟導線，當工作頻率為100MHz時75cm長度為理想值。
　　制作調試
　　自制前應先集齊所有元件，并對其質量及參數進行細心的檢測，再根據所需的體積設計一款合適的線路板?？偠灾己玫脑|(zhì)量、合適的印板布局是有效提高自制成功率的保證，主要調試步驟如下：
　　一、將所有元件連同天線一并焊在印板上，對安裝焊接工藝要求是：盡量縮短高頻部分元件引線；電阻、電容盡可能臥式安裝，并無虛焊、脫焊現象。

　　二、參照?qǐng)D2臨時搭焊一個簡易場強計配合調試。
　　三、給發射機通電，電壓為9V。場強計引線與天線相距5cm，反復調節L1、L2、L3匝間距離以使場強計示數增至最大，必要時對各級的諧振電容進行調節。
　　四、通過在小幅度內修改天線長度，使場強計示數繼續增大，并注意調整時，發射天線應避免與人體或金屬接觸。
　　五、最后將電路放進金屬屏蔽罩進行固定，并將地線與外殼連通。
　　以上的調試過程看似比較簡單，但并不是每位讀者都能順利地完成，或多或少會遇到某些困擾，下面介紹一些在實際制作中常常出現的問題及解決方法：

　　一、近距離使用時，特別拾取強度較高的信號時，收音機存在嚴重的嘯叫聲或失真。這是由于音頻放大級增益很高，同時配用的駐極體話筒又具有較高的拾音靈敏度所引起。解決方法很簡單：只需將R3的阻值增至820Ω。
　　二、用AIN接口輸入音源信號時，收音機輸出聲音小且伴有交流聲。這類問題，相信很多曾自制中功率高頻發射機的朋友都經歷過。原因之一：由于使用了濾波效果差的整流電源所引起，但若改用電池供電仍不能解決問題，就可能是因?yàn)楦哳l信號過強，干擾音源(如CD、Walkma等)中的放大電路，致使輸出音頻受到污染所致，可通過以下方法改善：1，盡量縮短音頻輸入引線；2，在發射機與音源二條連線中各串聯一個10uH高頻電感；3，對音源進行屏蔽隔離；4，最直接而有效的方法應是減小輸出功率或縮短發射天線，在近距離傳輸且需要保真度較高的 場合下可考慮使用此法。
　　三、不起振或振蕩弱；此故障表現在用收音機在整個波段內接收不到靜噪聲，輸出功率小，若能保證元件的質量，以下步驟可助你排除故障：1，在CC兩端并聯一個7pF電容(注意：該電容不可過大，否則你會發現調制失效)；2，調振蕩級偏置電阻；3，改變C6容量一試，如果上述方法不能解決，也有可能是元件布局不合理引起，可重新對電路板進行布線。
　　四、發射距離近：這類問題除了常見的天線放置不當、接收收靈敏度低、使用環境有高大建筑物等原因外，另一方面是由于振蕩弱所引起，故仍有必要參考上述的操作增加晶體振蕩器輸出強度。還有一原因可能是倍頻器工作頻率并非調在收音機接收范圍內，實際上收音機接收到的只是微弱的諧波信號，其表現在雖然場強計示數較大但有效發射距離很小，不到100米(正常條件下，配合良好的收音機，開闊地有效距離約為500—800米)。對于無頻率測量?jī)x器的愛好者來說，要解決這類問題，除諧振電感，電容應嚴格按照以上參數選用外，有時還需要讀者的一份細心和耐心，相信自己，經過多次的調整后，你是會解決所有困難的。
