許多無線電愛好者都希望制作一臺調頻發射器，特別是在８７～１０８ＭＨｚ的調頻波段，可利用現成的ＦＭ收音機來接收，因而受到大家的青睞。
　　在許多刊物中都介紹有調頻發射器的實例，但大多數采用電容三點式電路和克拉潑振蕩電路。這種電路雖簡單，但它的頻率穩定度不高，特別是在業余條件下，稍微動動電路板或天線位置，頻率就改變了。在此筆者介紹一款用晶振穩頻的調頻發射器。
　　電路原理

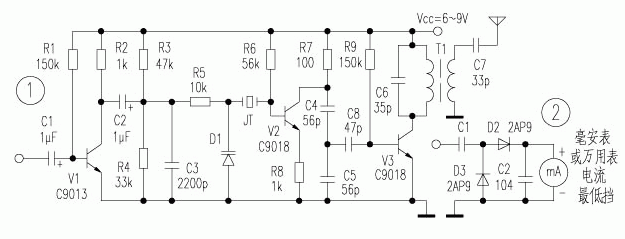

　　如圖１所示，由Ｖ１及相關阻容元件組成一級音頻放大電路，為調制級提供足夠強度的音頻信號。Ｄ１是變?nèi)?a target="_blank">二極管，其等效電容量隨著兩極所加的反向電壓變化而變化，從而使晶振及外圍電路組成的振蕩器中心頻率隨之變化，達到調頻目的。振蕩器輸出的信號經Ｖ３倍頻、放大，再由調諧變壓器完成匹配與濾波后輸出。
　　該電路用了調諧變壓器，因而在制作完后要調整其磁心，使之匹配。其方法是制作一個簡易場強電路（如圖２所示），接至變壓器的輸出端，調整磁心，直到電流表指示值最大為止。電路中所用元器件盡量使用高頻特性好的元器件。晶振選用標稱值為２９～３６ＭＨｚ之間的晶振，Ｄ１可用ＭＶ２１０５，變壓器需自制，可選用電視中周作骨架，去掉屏蔽罩，用∮０．２ｍｍ左右的漆包線在骨架上初級繞３匝，次級繞１匝。天線可用１／４波長的軟導線代用。
