電路的指標和特點：
元件清單
| 編號 | 元件參數及描述 | FEC 型號(注1) | 數量 |
| C1, C2, C4 | 5.5 - 50p 小型瓷介微調電容 | 148-161 | 3 |
| C3 | 100p 50V 瓷介電容 （NP0） | 896-457 | 1 |
| C5, C6, C7 | 100n 50V 瓷介電容 （X7R） | 146-227 | 3 |
| C8 | 100u 35V 電解電容 | 667-419 | 1 |
| C9 | 500p 500V 高頻電容 （metal clad 注2） | 1 | |
| C10 | 1n 穿線電容 | 149-150 | 1 |
| C11 | 16 - 100p 云母微調電容 (Arco 424) | 1 | |
| C12 | 25 - 150p 云母微調電容 (Arco 423 或 Sprague GMA30300) | 1 | |
| C13 | 300p 500V 高頻電容 （metal clad 注2） | 1 | |
| C14, C17 | 25p 500V 高頻電容 （metal clad 注2） | 2 | |
| C15, C16 | 50p 500V 高頻電容 （metal clad 注2） | 2 | |
| C18 | 100n 200V 瓷介電容 | 1 | |
| L1 | 64nH 電感 用直徑1.2mm漆包線繞成的空心線圈 直徑6.5mm 4匝 拉長到8mm | 1 | |
| L2 | 25nH 電感 用直徑1.2mm漆包線繞成的空心線圈 直徑6.5mm 2匝 拉長到長4mm | 1 | |
| L3 | 在6孔磁珠上用直徑0.7mm漆包線繞2.5匝 | 219-850 | 1 |
| L4 | 210nH 電感 用直徑1.2mm漆包線繞成的空心線圈 直徑6.5mm 8匝 密繞長約12mm | 1 | |
| L5 | 21nH 電感 用直徑0.8mm漆包線繞成的空心線圈 直徑4mm 3匝 拉長到10mm | 1 | |
| L6 | 41nH 電感 用直徑0.8mm漆包線繞成的空心線圈 直徑4mm 4匝 拉長到6mm | 1 | |
| L7 | C10處套在電源引線上的兩個磁珠 | 242-500 | 2 |
| L8, L10 | 100nH 電感 用直徑1.2mm漆包線繞成的空心線圈 直徑6.5mm 5匝 拉長到8mm | 2 | |
| L9 | 115nH 電感 用直徑1.2mm漆包線繞成的空心線圈 直徑6.5mm 6匝 拉長到12mm | 1 | |
| R1 | 10K 0.5W 可調電阻（電位器） | 108-566 | 1 |
| R2 | 1.8K 0.5W 金屬膜電阻 | 333-864 | 1 |
| R3 | 33R 0.5W 金屬膜電阻 | 333-440 | 1 |
| D1, D2 | BZX79C5V6 5.6V 400mW 穩壓二極管 | 931-779 | 2 |
| TR1 | MRF171A (Motorola) 射頻功率MOSFET | 1 | |
| SK1 | BNC 插座 | 583-509 | 1 |
| SK2 | BNC或N型插座 | 310-025 | 1 |
| 16 x 60 x 89mm 3.4°C/W 散熱器及風扇 | 170-088 | 1 |
注釋：
- FEC 型號僅供參考。
- Metal clad 高頻電容具有電感極小的短粗引線。
- 輸入電路的電感線圈可以更小，但為了制作方便，采用了和輸出電路同樣大的線圈。
放大器照片

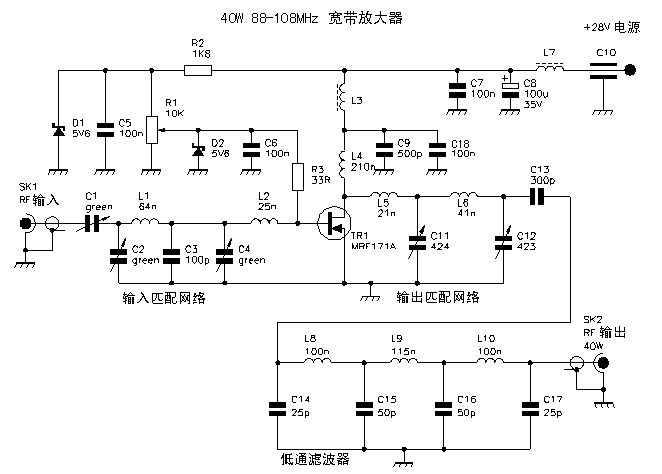

電路圖
組裝
- 準備一塊 100 x 85mm 的雙面印刷電路板（PCB）。
- 鉆一個FETFET功率管可穿過的孔。
- 在PCB上鉆4-6個孔，以將PCB固定在鑄鋁屏蔽盒中。
- 設計好如何裝置、固定散熱器及其風扇。
- 在鑄鋁屏蔽盒上設置電源、輸入、輸出所需要的插座孔。
- 參考上照片和電路圖在PCB割出焊接區。PCB的背面和正面大部分面積是地線。
- 焊接元件。
- 將輸出低通濾波器部分用銅片（或印刷電路板）與放大電路部分屏蔽隔離開。
輸出低通濾波器的作用：濾波器是用來過濾高次諧波的，以減少對臨近電臺造成的干擾，這對大功率射頻輸出相當重要。例如，假設三次諧波的幅度比是-30dB。當放大器是1W時諧波功率是1mW，不算什么；但當放大器是40W時諧波功率就是40mW，干擾就是問題了。本電路的諧波抑制大于50dB。如果你不涉及干擾的問題，可以不用輸出低通濾波器。
調試
偏置調整：
輸入端用50歐姆電阻短路（注意：此電路在未接輸入的的情況下會自激振蕩），將所有可變電容調到中間，將R1調到電壓最小。接上+28V電源，此時的電流應該是14mA左右。調整R1使供電電流為115mA。如果你發現電流突然增加很多，說明電路自激振蕩，需要多加屏蔽隔離。
輸入輸出匹配調整：
推薦設備：

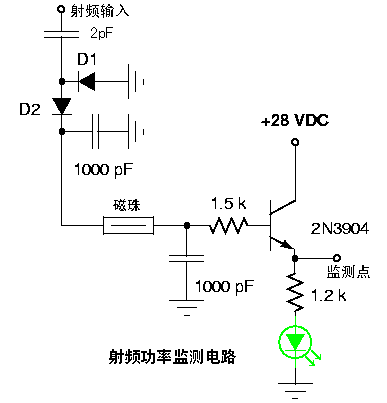

如果你有RF頻譜儀和網絡分析儀，可使用這些儀器調整。沒有這些儀器也不要緊；在輸入端通過FM發射機加入500mW-1W的射頻信號，在輸出端接一個50W假負載，并通過一個40dB衰減器用一臺RF功率表測量輸出功率。如果你沒有RF功率表，干脆就用右面的檢波電路測量監測點的電壓。設定發射機的發射頻率，調節微調電容C1、C2、C4、C11、C12，使放大器的輸出功率為最大。 |
