本文介紹的調頻接收機利用超再生調頻接收原理，因采用了高增益微型集成電路，故電路簡單新穎。接收效果達到一般調頻接收機的水平，同時克服了超再生接收機選擇性差、噪聲大等缺點，又保持了靈敏度高、耗電少、線路簡單和成本低(元件費用不足5元)等優點。適合電子愛好者制作。

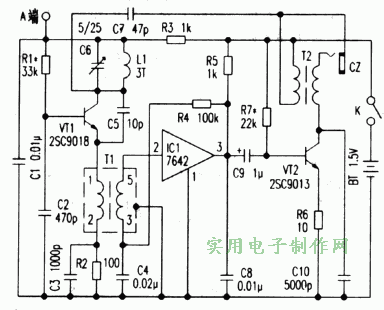

　　該機的電路原理圖如圖所示。

　　由超再生調頻接收、FM-AM變換部分、調幅檢波及低放電路組成。調頻波的超再生接收，實際上就是將調頻波轉換成調幅波，同時對調幅波進行包絡檢波以得到低頻信號。圖中的三極管VTl及外圍元件組成典型的超再生調頻接收電路，并將調頻波信號轉換成調幅信號以及進行包絡檢波輸出音頻信號。如果直接從R3端取出包絡檢波后的音頻信號進行放大，得到的音頻噪聲比較大，但使接收機的選擇性變差。
　　因此，這里采用從VT1的發射極通過串聯回路中的高頻扼流圈上感應到的調幅信號再進行高頻放大、檢波輸出音頻信號的方法，以克服上述不足。當VT1工作時，在高頻扼流圈上會形成一個被調頻節目調制的調幅信號。這個信號通過互感器T1耦合到調幅專用接收微型IC1 7642上進行調幅波的解調。
　　這塊集成電路包含了一級高阻輸入、三級高頻放大及檢波輸出的全過程，而且增益大于70dB。檢波輸出的音頻信號由電容C9耦合到三極管VT2進行低頻放大，通過耳機插座CZ輸出到負載(耳機)收聽廣播節目。高頻扼流圈T2作用是防止高頻信號與電池及其他部分形成回路而被衰減，但對音頻信號卻無阻礙作用。
　　電容C6為小型瓷介微調電容，焊接時要求把動片接在圖中的A端，目的是減小調臺時人體感應對調諧回路的影響。高頻電感L1采用Φ1.0mm的漆包線在Φ5.0mm的圓棒上繞3圈脫胎而成。高頻扼流互感器T1選用從舊機中拆下的AM-IFT微型中周繞制，把原來繞制在“工”字形磁心上的漆包線拆下，再用ΦO.07mm的高強度漆包線重繞，初級高頻扼流部分繞約50圈，次級感應部分繞約150圈后加上調節磁帽及外屏蔽即可。高頻扼流圈T2選用雙孔磁環，用Φ0.2mm的漆包線在各孔中各繞10圈制成。
　　先通過調節R1把VT1的集電極電流調為0.3mA—0.5mA，調節電阻R7使VT2的集電極電流約為2mA。此時用耳機便可收聽到“絲絲”流水響聲(電噪聲)，通過調節C6的電容量來收聽調頻臺的廣播節目。細調L1匝距和
T1的磁帽，使音質音量最好。
