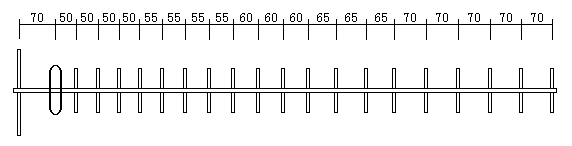

這是一款簡單易制的高增益定向天線，經典八木天線結構，如下圖：

　　注：這種天線是日本人八木發明的，故稱八木天線。

　　圖中直線振子用Φ１０ｍｍ鋁管，折合振子用截面為１０×３ｍｍ的鋁條制作。其中反射器２００ｍｍ，引向器１３０ｍｍ，折合振子１５０ｍｍ。

　　這款天線在８００－９００ＭＨｚ間使用效果最好，上限可延伸至手機的移動通信頻段，效果尚可，９７０ＭＨｚ以后增益急劇降低。下限可至７８０ＭＨｚ，７５０ＭＨｚ以下增益急劇降低。

　　至于引向器的數量可根據實際情況選定，雖然是越多越好，但過多以后增益提高不多，天線總長度卻增加不少。據實測，７個引向器時天線增益約１０ｄＢ，如圖時約１５ｄＢ。

　　成品天線圖片如下：

　　當年，制作這款天線的目的是為了解決小功率（毫瓦級）電視信號遠距離（幾十公里）定向傳輸?shù)膯栴}，后來發現這支天線在９００ＭＨｚ頻段用于移動電話的收發也有很出色的表現，便試驗和總結了幾種用法，用于解決移動電話在弱信號區的使用還是很有效的。請注意：是弱信號區，不是無信號區，在無信號區是用什么辦法都不行的。

　　用法之一

　　這也是最簡單最方便的一種用法。

　　首先是選址，就是拿著手機尋找信號最好的位置，若是在自己家里，恐怕就不用找了，您一定早就清楚在什么位置能夠接通電話了。但是這很可能是一個您不方便使用的位置，往往是屋頂、屋外的山坡等處。您可將天線架設于此處，用同軸電纜引入室內。注意：電纜不能太長，應該控制在２０－３０米以內。

　　引入室內的電纜端頭不必連接手機，可接一個發射環，將手機放在發射環旁邊，就可以使用了。假如您嫌制作發射環麻煩，也可以在電纜端頭處剝掉１０厘米長的外導體，剩下的內導體便成為四分之一波長的發射天線，將手機靠近該天線，效果也是不錯的。

　　用法之二

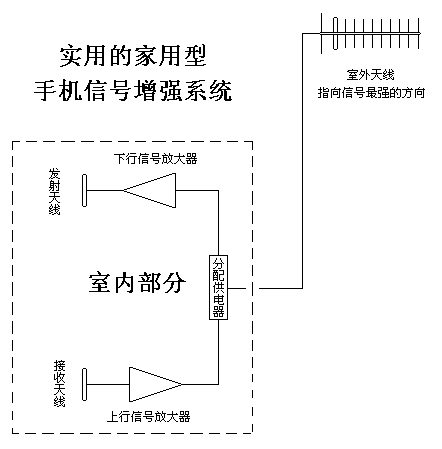

　　這種用法是可以讓您在屋里一定的范圍內使用手機，方便了許多，但是也得付出一些銀子，得幾十元錢的投入。安裝使用示意圖如下：

　　圖中的系統分室內和室外兩部分。室外部分的安裝調試比較簡單，能將天線指向信號最強的方向即可，系統工作好壞基本上取決于室內部分的安裝調試。

　　室內部分的調試工作主要有兩項：收發天線的位置和兩個放大器的增益。兩個放大器的增益高了效果當然會更好，但是過高會系統大環路自激。兩個放大器的總增益不能大于分配器隔離度和收發天線隔離度的總和，分配器的隔離度與其自身的品質有關，是不可改變的，于是總增益便主要受控于收發天線的隔離度了，也就是說調整收發天線的相對位置是本系統的主要調試內容。

　　用法之三

　　上面介紹的兩種都是比較簡單的方法，一般具有一定動手能力的電子愛好者都能夠完成實驗。

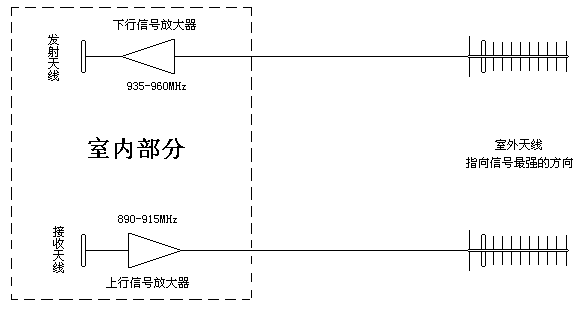

　　下面介紹近似于正規的移動電話信號放大站的裝置，所不同的是收發天線全部分開，為的是省去價格昂貴的雙工器，如下圖所示。

　　由于兩個放大器都具有很強的選頻特性，對帶外抑制量足夠大，所以放大器的增益可以用到４０－５０分貝，對于數十平方米的房間是足夠了。

　　雖然系統使用了對帶外抑制量足夠大的放大器，不會形成上下行通道共同參與的大環路自激，但是由于使用了增益較高的放大器，室內和室外天線之間的耦合卻會形成通道內的大環路自激。因此室內外天線的安裝位置要保證天線間有足夠的隔離。
