TE Connectivity's (TE) ProSig Wi-Fi^?^ 6E三頻段定向天線采用2 x 2和4 x 4 MIMO面板天線，覆蓋三種帶寬。該天線的工作頻率范圍為2.4GHz至2.5GHz、4.9GHz至6.0GHz和6.0GHz至7.125GHz，設計用于各種室內和室外無線應用。普羅西格天線集成了RG58LL增壓級電纜和RP-SMA連接器，可實現高效安裝。該天線提供全向、高性能波束模式。TE ProSig Wi-Fi 6E三頻段定向天線非常適合用于各種Wi-Fi應用，包括Wi-Fi 4/5/6/6E/7和WLAN。

數據手冊：*附件：TE Connectivity ProSig Wi-Fi? 6E三頻段定向天線數據手冊.pdf

特性

三頻段Wi-Fi覆蓋，包括傳統Wi-Fi、Wi-Fi 6/6E/7
2x2和4x4 MIMO選項
可通過提供的安裝硬件進行桿/桿和壁式安裝
高性能波束模式
通過CE和UKCA認證
符合RoHS標準

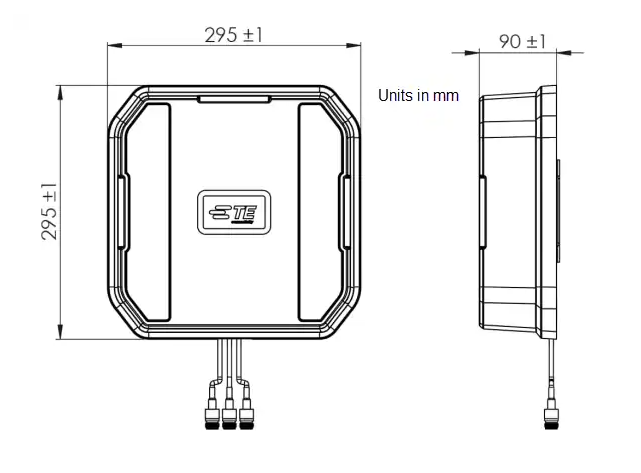

機械圖紙

?TE Connectivity ProSig Wi-Fi 6E三頻段定向天線技術解析與設計應用?

一、產品概述與技術定位

TE Connectivity推出的?ProSig Wi-Fi 6E三頻段定向天線?系列，專為覆蓋?2.4-2.5 GHz、4.9-6.0 GHz及6.0-7.125 GHz?三個關鍵頻段設計，支持從傳統Wi-Fi到最新? Wi-Fi 7（802.11be） ? 的全協議兼容。其?2x2與4x4 MIMO架構?結合高增益定向波束，適用于室內外高密度無線網絡部署，為6 GHz新頻段的商業化應用提供硬件基礎。

二、核心參數分析與性能特點

1. ?電氣性能指標?

?頻段?	?峰值增益?	?平均效率?	?波束寬度?	?端口隔離度?
2400-2500 MHz	6.1 dBi	64%	79°	20 dB
4900-6000 MHz	6.1 dBi	68%	83°	25 dB
6000-7125 MHz	5.4 dBi	60%	80°	23 dB

?電壓駐波比?：全頻段嚴格控制在?**<2.0:1**?，確保信號傳輸完整性。
?極化方式?：線性垂直極化，結合360°全向覆蓋特性，適配多場景安裝需求。

2. ?機械與環境適應性?

?尺寸與重量?：200×200×46.5 mm（2端口0.43 kg / 4端口0.54 kg），緊湊結構適合隱蔽部署。
?防護等級?：?IP67?認證，防塵防水，支持-50°C至+65°C寬溫工作環境。
?線纜配置?：集成?75cm RG58LL阻燃級電纜?，標配RP-SMA接口，簡化現場安裝。

三、關鍵技術優勢解析

?三頻協同設計?
- 通過獨立優化各頻段輻射參數，避免傳統寬帶天線的頻段互擾問題，顯著提升多用戶并發吞吐量。
?高隔離MIMO架構?
- 4x4 MIMO型號（L000684-04）在6 GHz頻段提供?**≥23 dB端口隔離度**?，降低通道間串?dāng)_，優化空間復用效率。
?輻射模式穩定性?
- 定向波束在2.4 GHz與5 GHz頻段的3 dB波束寬度分別達? 79°與83° ?，覆蓋角度均勻性誤差<±2°（參考輻射方向圖數據）。

四、典型應用場景與設計建議

1. ?高密度場所覆蓋?

?體育場館/會議中心?：利用4x4 MIMO高容量特性，配合波束成形技術實現分區精準覆蓋。
?工業物聯網?：寬溫設計（-50°C至+65°C）適配工廠自動化設備的多節點連接需求。

2. ?安裝配置要點?

?支架適配?：標配支架支持柱式/壁掛雙模式，安裝時需確保天線主軸對準目標服務區域。
?線纜管理?：RG58LL電纜需避免銳角彎折，建議彎曲半徑>5cm以保持阻抗穩定性。

五、選型與擴展建議

?型號?	MIMO配置	接口類型	適用場景
L000684-03	2x2	2×RP-SMA	中小規模辦公/零售場景
L000684-04	4x4	4×RP-SMA	高容量場館/智能制造樞紐
