調制解調器的連接過程因系統的應用不同而不同。當經過公用電話交換網進行傳輸時,調制解調器可通過自動應答方式進行連接。這時調制解調器分為主叫端和被叫端。主叫端發起呼叫,即撥通被叫端用戶號碼。被叫端調制解調器通過檢測鈴流啟動應答過程,被叫端自動應答方式可通過ATS0=N(N=1…255)命令來啟動,其中N代表檢測到多少個鈴流信號后啟動應答過程,N=0則禁止自動應答功能。

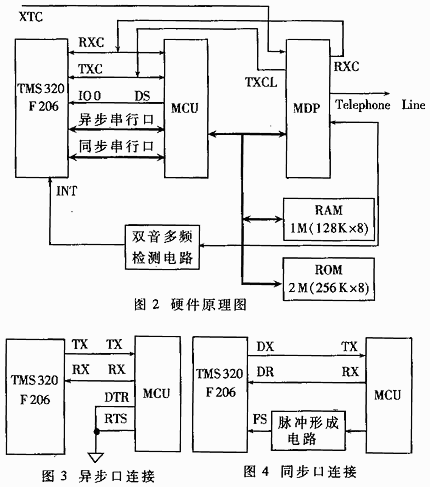

　　當系統不經過公用電話交換網進行傳輸時,因線路上無鈴流信號,所以采用偽自動應答方式。所謂偽自動應答方式是指由DSP程序控制調制解調器進行應答,而不是由調制解調器自身啟動應答過程。實現原理如下：在被叫端線路口設計一個雙音多頻（DTMF）信號音檢測電路,當主叫端發起呼叫時,只需撥任一雙音多頻號,該信號音檢測電路檢測到信號音后,即產生一個方波脈沖信號,解發TMS320F206的INT1中斷。TMS320F206進入中斷服務程序后,向調制解調器送入ATA（強制應答）命令,從而啟動應答過程,與對端調制器建立連接。因線路上無撥號音,而調制解調器復位后的缺省狀態需要交換設備提供撥號音才能撥號,因此在對主叫端調制解調器進行初始化時,必須加上ATX1命令。該命令可使調制解調器不需要撥號音便可直接撥號。調制解調器撥號操作可通過ATD***(***代表所撥號碼)命令執行。

　　4 系統工作流程

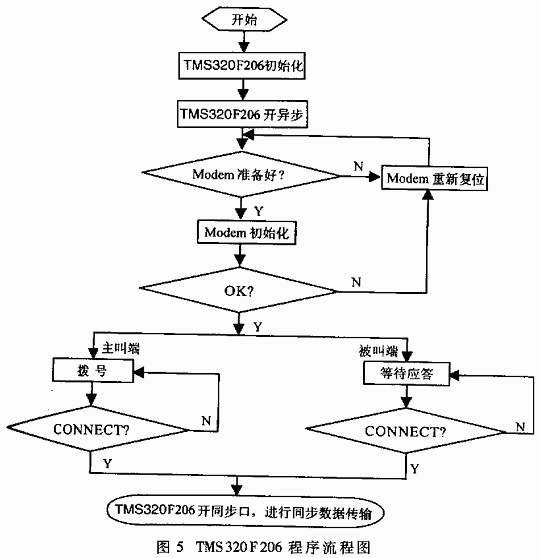

　　TMS320F206程序流程圖如圖5所示。系統工作流程如下：系統上電復位后,TMS320F206首先進行初始化,打開異步口,然后檢測調制解調器是否準備好。若沒準備好,則對調制解調器再次復位;若準備好,則送AT命令進入調制解調器,對調制解調器進行初始化。即命名能調制解調器同步口,將調制解調器設置為異步連接同步傳輸方式,采用外部時鐘以及對同步傳輸械、傳輸速率等相關特性進行設置。同時決定主叫端是否加上ATX1命令以及被叫端是采用何種應答方式。調制解調器每次收到正確AT命令且正確進行相應操作后,會通過異步串口回送OK信號。因此,若TMS320F206收到OK信號,就表明初始化成功。調制解調器初始化完成后,主叫端便撥號啟動呼叫,被叫端進入自動應答或偽自動應答過程。連通后,調制解調器會回送CONNECT信息給TMS320F206。此后TMS320F206便禁止異步口、打開同步口,開始進行同步數據傳輸。

　　本同步調制解調器研制完成后,曾在專用線路、公用電話線路和電力載線路上進行同步傳輸試驗,都獲得了比較好的傳輸效果。在需要利用模擬信道完成同步傳輸傳務的場合,特別是在接入層,本調制解調器將具有廣泛的用途。
